_______________
* Разность углов развернутости в начальной и конечной точках рабочего эвольвентного участка профиля измерительного колеса. Высота определяется как разность радиусов вершин зубьев колеса и окружности, на которой действительная толщина зубьев равна .
Примечания:

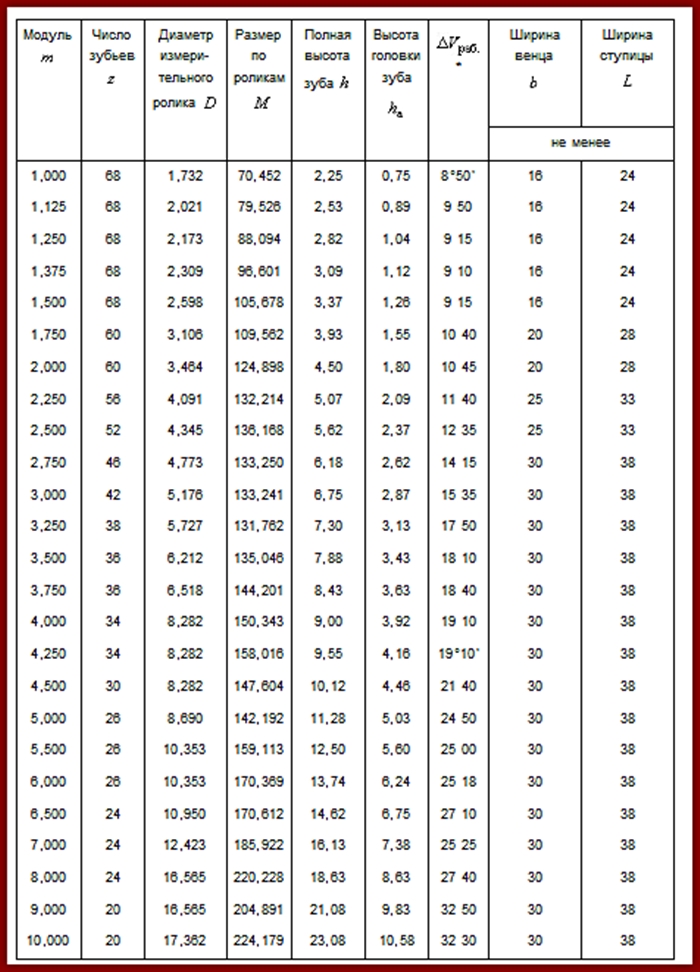

1. При размере по роликам , указанном в табл.1, толщина зуба по делительной окружности () равна номинальной ().
2. Диаметр окружности впадин должен быть не более разности , где — наименьшая высота зуба.
3. Измерительные колеса с модулями 3,250; 3,750; 4,250; 6,500 должны изготовляться по заказу.
4. Диаметры измерительных роликов — по ГОСТ 2475-88.
(Измененная редакция, Изм. N 1, 3).
При изготовлении измерительных колес для контроля зубчатых колес со смещением исходного контура размер по роликам, высота головки зуба и разность углов развернутости в начальной и конечной точках рабочего эвольвентного участка профиля должны указываться при заказе.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Измерительные колеса следует изготовлять в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.(Измененная редакция, Изм. N 1).
2.1a. Измерительные колеса должны соответствовать требованиям настоящего стандарта при следующих условиях:
температура окружающего воздуха — (20±5) °С;
колебание температуры окружающего воздуха — в пределах 0,5 °С в течение не более 5 мин;
влажность воздуха в помещении — не более 80% при 25 °С.
(Введен дополнительно, Изм. N 1).
2.2. Измерительные колеса должны изготовляться 3, 4 и 5-й степеней точности для контроля зубчатых колес соответственно 5-6; 7 и 8-10-й степеней точности по ГОСТ 1643-81.
2.3. Показателями точности измерительных колес являются:
а) наибольшая кинематическая погрешность зубчатого колеса или накопленная погрешность шага зубчатого колеса и накопленная погрешность шагов — для колес, предназначенных для контроля при однопрофильном и двухпрофильном зацеплениях; радиальное биение зубчатого венца — для колес, предназначенных для контроля при двухпрофильном зацеплении;
б) отклонение шага зацепления ,
в) погрешность профиля зуба ;

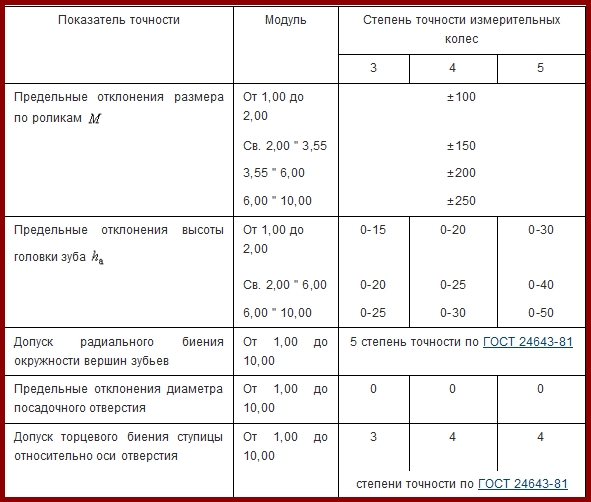

г) погрешность направления зуба , а также показатели, указанные в табл.2.
Примечание. Радиальное биение зубчатого венца проверяют по впадинам и зубьям колеса.
2.4. Измерительные колеса должны изготовляться из инструментальной легированной стали по ГОСТ 5950-73* или шарикоподшипниковой стали марки ШХ15 по ГОСТ 801-78.
______________
* На территории Российской Федерации действует ГОСТ 5950-2000. — Примечание изготовителя базы данных.
2.5. Твердость на торце зубьев должна быть 59…62 HRC. (Измененная редакция, Изм. N 2).
2.6. Параметр шероховатости поверхностей по ГОСТ 2789-73;
для посадочного отверстия — 0,16 мкм;
для зубьев и торцевых поверхностей ступицы — 0,32 мкм;
для окружностей вершин и торцевых поверхностей зубчатого венца — 0,63 мкм.
2.7. Нерабочие поверхности измерительных колес следует предохранять от коррозии.
2.8. Каждое измерительное колесо должно сопровождаться паспортом по ГОСТ 2.601-68*.
______________
* На территории Российской Федерации действует ГОСТ 2.601-2006. — Примечание изготовителя базы данных.
2.9. Полный средний срок службы — не менее 2 лет. Критерием предельного состояния колеса является предельный износ измерительных поверхностей, восстановление которых невозможно путем механической обработки.
Размеры, мм
