Долбяк хвостовой М 2,5 30гр

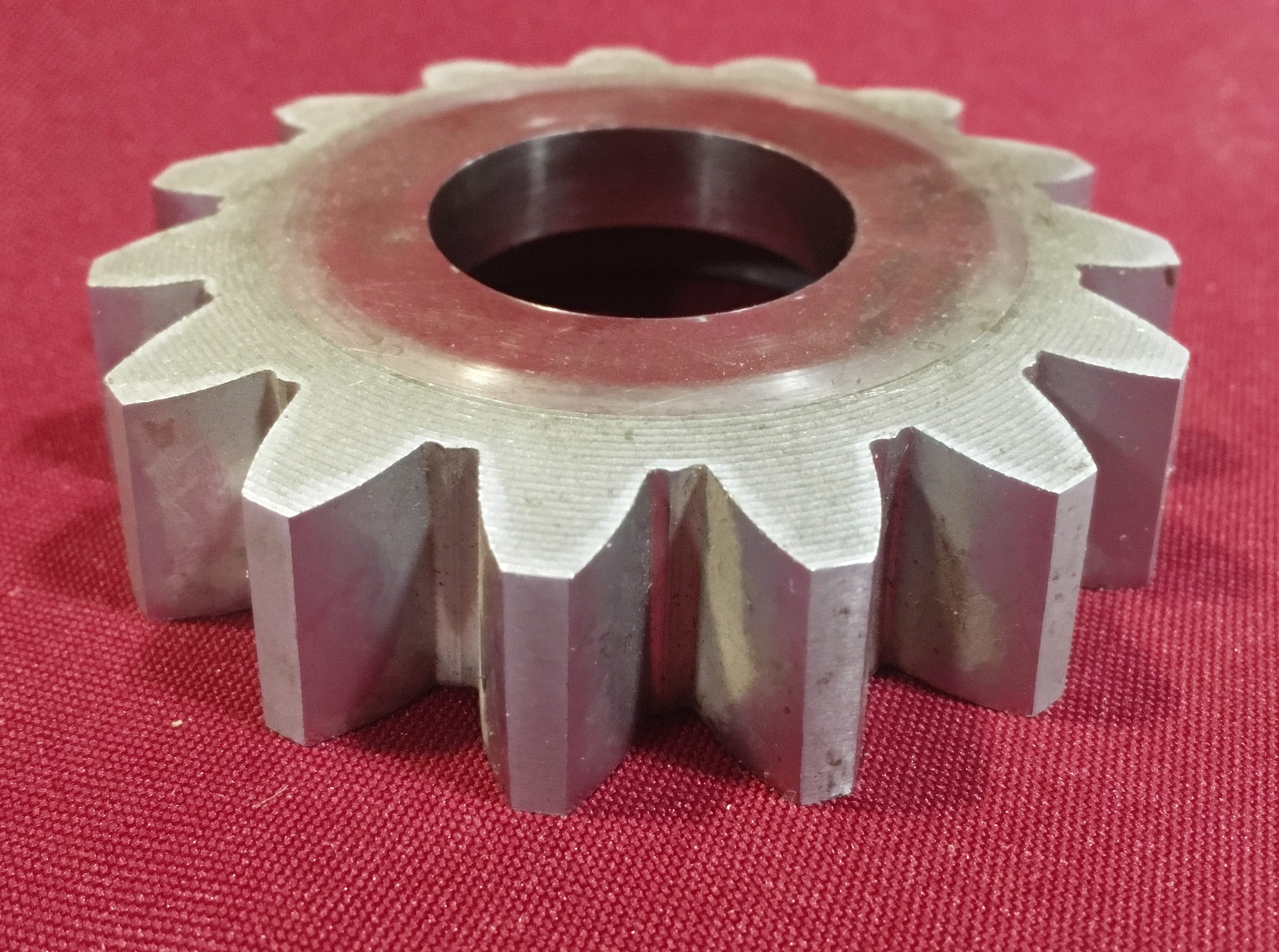

Долбяк зуборезный дисковый ГОСТ 6762-79 прямозубый 30 градусов
Долбяки изготавливаются с классом точности А и В.
Твердость режущей части HRC 62-65.
Точность долбяков по основным элементам, мм.:
накопленная погрешность окружного шага 0,014-0,030;
разность соседних окружных шагов 0,005-0,010;
радиальное биение зубчатого венца 0,016-0,032;
погрешность профиля 0,004-0,016.
| Долбяк дисковый ∅ 75mm 30° посадочное отверстие ∅ 31,75mm | |||||
| Артикул | Наименование | Количество зубьев | Артикул | Наименование | Количество зубьев |
| 2540-0001 | Долбяк дисковый М 0,50 | 150 | 2540-0008 | Долбяк дисковый М 2,50 | 30 |
| 2540-0002 | Долбяк дисковый М 0,60 | 125 | 2540-0009 | Долбяк дисковый М 3,00 | 25 |
| 2540-0003 | Долбяк дисковый М 0,80 | 94 | 2540-0011 | Долбяк дисковый М 3,50 | 22 |
| 2540-0004 | Долбяк дисковый М 1,00 | 76 | 2540-0012 | Долбяк дисковый М 4,00 | 19 |
| 2540-0005 | Долбяк дисковый М 1,25 | 60 | 2540-0013 | Долбяк дисковый М 5,00 | 15 |
| 2540-0006 | Долбяк дисковый М 1,50 | 50 | 2540-0014 | Долбяк дисковый М 6,00 | 12 |
| 2540-0007 | Долбяк дисковый М 2,00 | 38 | 2540-0015 | Долбяк дисковый М 7,00 | 10 |
| Долбяк дисковый ∅ 100mm 30° посадочное отверстие ∅ 44,45mm | |||||
| Артикул | Наименование | Количество зубьев | Артикул | Наименование | Количество зубьев |
| 2540-0016 | Долбяк дисковый М 3,50 | 28 | 2540-0021 | Долбяк дисковый М 7,00 | 15 |
| 2540-0017 | Долбяк дисковый М 4,00 | 25 | 2540-0022 | Долбяк дисковый М 8,00 | 12 |
| 2540-0018 | Долбяк дисковый М 5,00 | 20 | 2540-0023 | Долбяк дисковый М 10,0 | 10 |
| 2540-0019 | Долбяк дисковый М 6,00 | 17 | |||
| Долбяк дисковый ∅ 125mm 30° посадочное отверстие ∅ 44,45mm | |||||
| Артикул | Наименование | Количество зубьев | Артикул | Наименование | Количество зубьев |
| 2540-0024 | Долбяк дисковый М 7,00 | 18 | 2540-0026 | Долбяк дисковый М 10,0 | 12 |
| 2540-0025 | Долбяк дисковый М 8,00 | 16 | |||

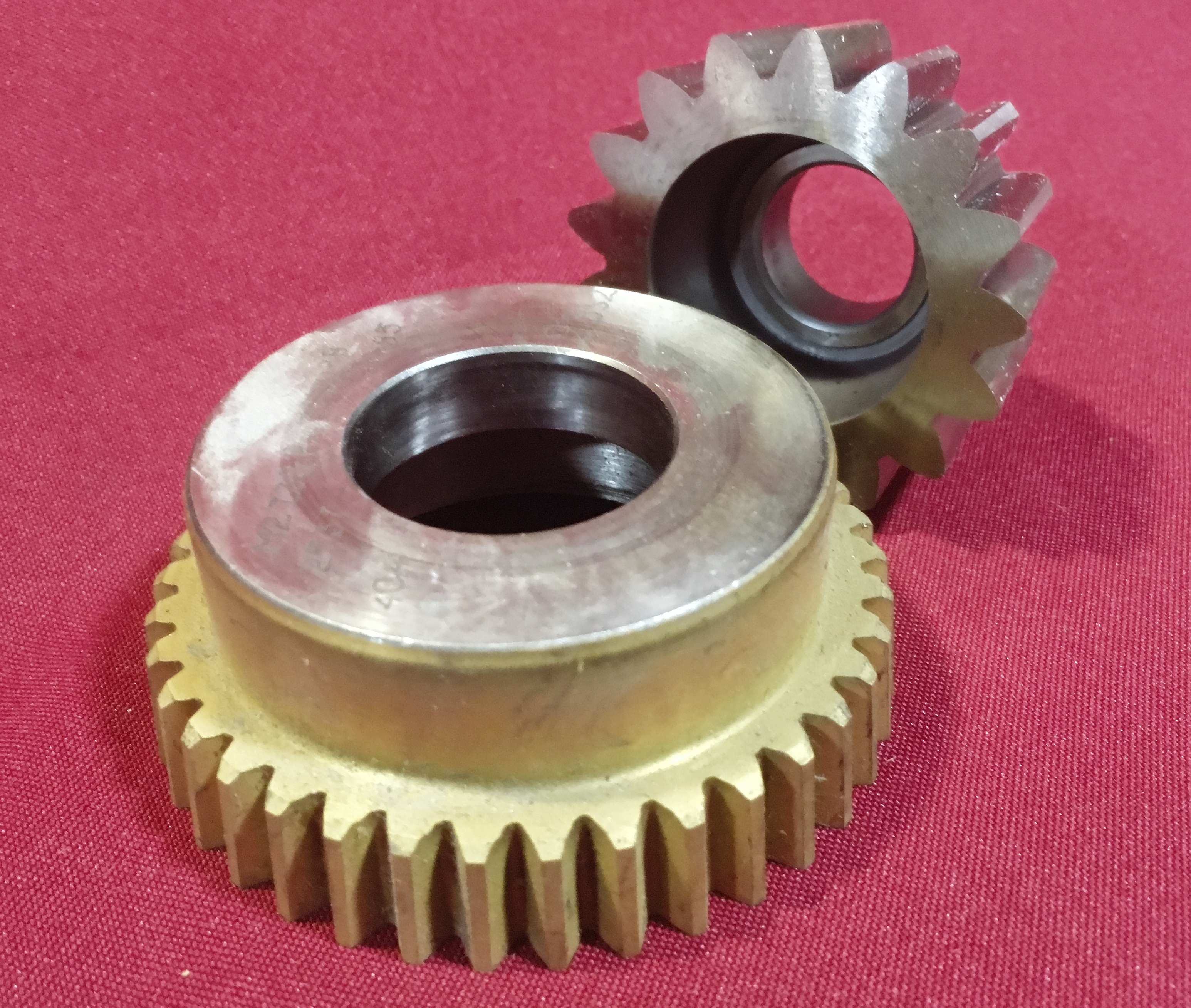

Долбяк чашечный М 1,5 30гр
Долбяк зуборезный чашечный ГОСТ 6762-79 прямозубый 30 градусов
Долбяки изготавливаются с классом точности А и В.
Твердость режущей части HRC 62-65.
Точность долбяков по основным элементам, мм.:
накопленная погрешность окружного шага 0,014-0,030;
разность соседних окружных шагов 0,005-0,010;
радиальное биение зубчатого венца 0,014-0,032;
погрешность профиля 0,004-0,016.
| Долбяк чашечный ∅ 50mm 30° посадочное отверстие ∅ 20mm | |||||
| Артикул | Наименование | Количество зубьев | Артикул | Наименование | Количество зубьев |
| 2540-0027 | Долбяк чашечный М 0,50 | 100 | 2540-0033 | Долбяк чашечный М 1,50 | 34 |
| 2540-0028 | Долбяк чашечный М 0,60 | 84 | 2540-0034 | Долбяк чашечный М 2,00 | 25 |
| 2540-0029 | Долбяк чашечный М 0,80 | 62 | 2540-0035 | Долбяк чашечный М 2,50 | 20 |
| 2540-0031 | Долбяк чашечный М 1,00 | 50 | 2540-0036 | Долбяк чашечный М 3,00 | 17 |
| 2540-0032 | Долбяк чашечный М 1,25 | 40 | 2540-0037 | Долбяк чашечный М 3,50 | 14 |
| Долбяк чашечный ∅ 75mm 30° посадочное отверстие ∅ 31,75mm | |||||
| Артикул | Наименование | Количество зубьев | Артикул | Наименование | Количество зубьев |
| 2540-0038 | Долбяк чашечный М 0,50 | 150 | 2540-0044 | Долбяк чашечный М 1,50 | 50 |
| 2540-0039 | Долбяк чашечный М 0,60 | 125 | 2540-0045 | Долбяк чашечный М 2,00 | 38 |
| 2540-0041 | Долбяк чашечный М 0,80 | 94 | 2540-0046 | Долбяк чашечный М 2,50 | 30 |
| 2540-0042 | Долбяк чашечный М 1,00 | 76 | 2540-0047 | Долбяк чашечный М 3,00 | 25 |
| 2540-0943 | Долбяк чашечный М 1,25 | 60 | 2540-0048 | Долбяк чашечный М 3,50 | 22 |
| Долбяк чашечный ∅ 100mm 30° посадочное отверстие ∅ 44,45mm | |||||
| Артикул | Наименование | Количество зубьев | Артикул | Наименование | Количество зубьев |
| 2540-0049 | Долбяк чашечный М 3,50 | 28 | 2540-0054 | Долбяк чашечный М 7,00 | 15 |
| 2540-0051 | Долбяк чашечный М 4,00 | 25 | 2540-0055 | Долбяк чашечный М 8,00 | 12 |
| 2540-0052 | Долбяк чашечный М 5,00 | 20 | 2540-0056 | Долбяк чашечный М 10,0 | 10 |
| 2540-0053 | Долбяк чашечный М 6,00 | 16 | |||
| Долбяк чашечный ∅ 125mm 30° посадочное отверстие ∅ 44,45mm | |||||
| Артикул | Наименование | Количество зубьев | Артикул | Наименование | Количество зубьев |
| 2540-0057 | Долбяк чашечный М 7,00 | 18 | 2540-0059 | Долбяк чашечный М 10,00 | 12 |
| 2540-0058 | Долбяк чашечный М 8,00 | 16 | |||

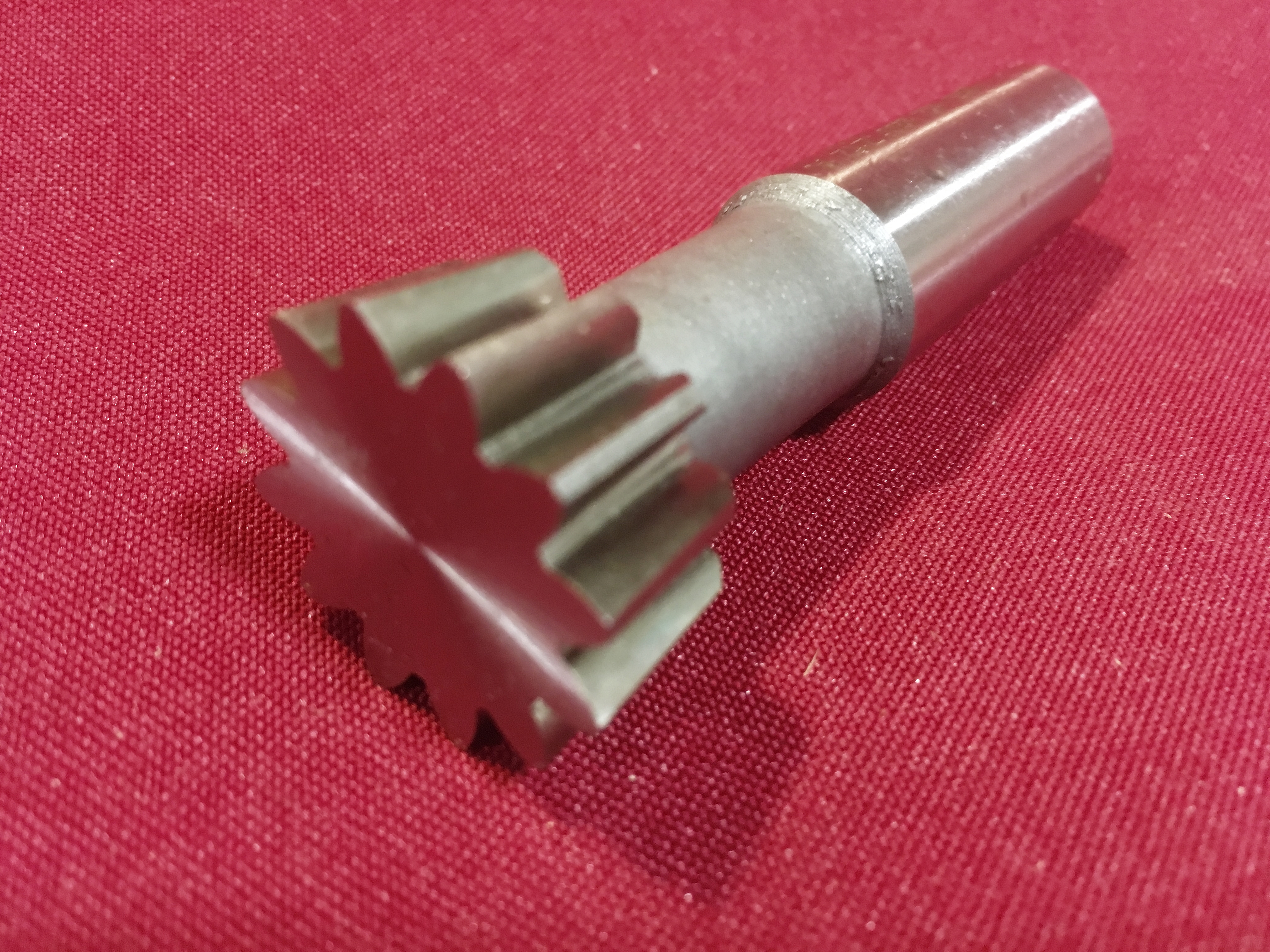

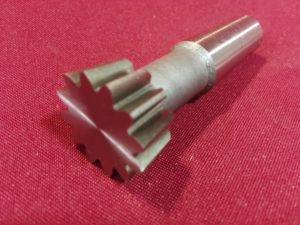

Долбяк хвостовой М 1,25 30гр.
Долбяк зуборезный хвостовой ГОСТ 6762-79 прямозубый 30 градусов
Долбяки изготавливаются с классом точности В.
Твердость режущей части HRC 62-65.
Точность долбяков по основным элементам, мм.:
накопленная погрешность окружного шага 0,020-0,030;
разность соседних окружных шагов 0,008-0,010;
радиальное биение зубчатого венца 0,020-0,026;
погрешность профиля 0,008-0,012.
| Долбяк хвостовой ∅ 12mm 30° длина 60мм КМ В12 | |||||
| Артикул | Наименование | Количество зубьев | Артикул | Наименование | Количество зубьев |
| 2540-0061 | Долбяк хвостовой М 0,50 | 24 | 2540-0064 | Долбяк хвостовой М 1,00 | 12 |
| 2540-0062 | Долбяк хвостовой М 0,60 | 20 | 2540-0065 | Долбяк хвостовой М 1,25 | 10 |
| 2540-0063 | Долбяк хвостовой М 0,80 | 16 | 2540-0066 | Долбяк хвостовой М 1,50 | 9 |
| Долбяк хвостовой ∅ 16mm 30° длина 60мм КМ В12 | |||||
| Артикул | Наименование | Количество зубьев | Артикул | Наименование | Количество зубьев |
| 2540-0067 | Долбяк хвостовой М 0,50 | 32 | 2540-0072 | Долбяк хвостовой М 1,25 | 13 |
| 2540-0068 | Долбяк хвостовой М 0,60 | 26 | 2540-0073 | Долбяк хвостовой М 1,50 | 10 |
| 2540-0069 | Долбяк хвостовой М 0,80 | 20 | 2540-0074 | Долбяк хвостовой М 2,00 | 9 |
| 2540-0071 | Долбяк хвостовой М 1,00 | 16 | |||
| Долбяк хвостовой ∅ 20mm 30° длина 76мм КМ В18 | |||||
| Артикул | Наименование | Количество зубьев | Артикул | Наименование | Количество зубьев |
| 2540-0075 | Долбяк хвостовой М 0,50 | 40 | 2540-0079 | Долбяк хвостовой М 1,25 | 16 |
| 2540-0076 | Долбяк хвостовой М 0,60 | 34 | 2540-0081 | Долбяк хвостовой М 1,50 | 14 |
| 2540-0077 | Долбяк хвостовой М 0,80 | 26 | 2540-0082 | Долбяк хвостовой М 2,00 | 10 |
| 2540-0078 | Долбяк хвостовой М 1,00 | 20 | |||
| Долбяк хвостовой ∅ 25mm 30° длина 76-81мм КМ В18 | |||||
| Артикул | Наименование | Количество зубьев | Артикул | Наименование | Количество зубьев |
| 2540-0083 | Долбяк хвостовой М 0,50 | 50 | 2540-0088 | Долбяк хвостовой М 1,50 | 18 |
| 2540-0084 | Долбяк хвостовой М 0,60 | 42 | 2540-0089 | Долбяк хвостовой М 2,00 | 13 |
| 2540-0085 | Долбяк хвостовой М 0,80 | 30 | 2540-0091 | Долбяк хвостовой М 2,50 | 10 |
| 2540-0086 | Долбяк хвостовой М 1,00 | 26 | 2540-0092 | Долбяк хвостовой М 3,00 | 9 |
| 2540-0087 | Долбяк хвостовой М 1,25 | 20 | 2540-0093 | Долбяк хвостовой М 3,50 | 9 |
| Долбяк хвостовой ∅ 38mm 30° длина 97-102мм КМ В24 | |||||
| Артикул | Наименование | Количество зубьев | Артикул | Наименование | Количество зубьев |
| 2540-0094 | Долбяк хвостовой М 0,50 | 76 | 2540-0101 | Долбяк хвостовой М 2,00 | 19 |
| 2540-0095 | Долбяк хвостовой М 0,60 | 64 | 2540-0102 | Долбяк хвостовой М 2,50 | 15 |
| 2540-0096 | Долбяк хвостовой М 0,80 | 48 | 2540-0103 | Долбяк хвостовой М 3,00 | 12 |
| 2540-0097 | Долбяк хвостовой М 1,00 | 38 | 2540-0104 | Долбяк хвостовой М 3,50 | 11 |
| 2540-0098 | Долбяк хвостовой М 1,25 | 30 | 2540-0105 | Долбяк хвостовой М 4,00 | 10 |
| 2540-0099 | Долбяк хвостовой М 1,50 | 25 | 2540-0106 | Долбяк хвостовой М 5,00 | 9 |
