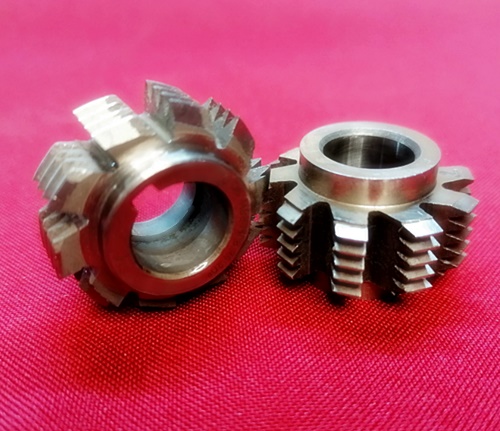

Фреза червячная мелкомодульная
Фреза червячная мелкомодульная ГОСТ 10331-81 применяется для обработки цилиндрических зубчатых колес.
|
Размеры в мм червячных фрез исполнения 1 dao 25 мм
|
||||||
|
Обозначение
|
Модуль, мм
|
d
|
L
|
Zo
|
Уr0 — угол подъема витка
|
|
|
2510-4451
|
Фреза червячная m 0,15
|
8
|
12
|
10
|
0°21′
|
|
|
2510-4452
|
Фреза червячная m 0,18
|
0°25′
|
||||
|
2510-4453
|
Фреза червячная m 0,2
|
0°28′
|
||||
|
2510-4454
|
Фреза червячная m 0,22
|
0°31′
|
||||
|
2510-4455
|
Фреза червячная m 0,25
|
0°35′
|
||||
|
2510-4456
|
Фреза червячная m 0,28
|
16
|
0°40′
|
|||
|
2510-4457
|
Фреза червячная m 0,3
|
0°43′
|
||||
|
2510-4458
|
Фреза червячная m 0,35
|
0°50′
|
||||
|
2510-4459
|
Фреза червячная m 0,4
|
0°57′
|
||||
|
2510-4461
|
Фреза червячная m 0,45
|
1°05′
|
||||
|
2510-4462
|
Фреза червячная m 0,5
|
1°13′
|
||||
|
Размеры в мм червячных фрез диаметром 32 мм
|
|||||||
|
исполнение 1
|
исполнение 2
|
Модуль, мм
|
d
|
L
|
Zo
|
Уr0 — угол подъема витка
|
|
|
2510-4463
|
2510-4464
|
Фреза червячная m 0,15
|
13
|
16
|
10
|
0°16′ | |
|
2510-4465
|
2510-4466
|
Фреза червячная m 0,18
|
0°20′ | ||||
|
2510-4467
|
2510-4468
|
Фреза червячная m 0,2
|
0°22′ | ||||
|
2510-4471
|
2510-4472
|
Фреза червячная m 0,22
|
0°24′ | ||||
|
2510-4473
|
2510-4474
|
Фреза червячная m 0,25
|
0°27′ | ||||
|
2510-4475
|
2510-4476
|
Фреза червячная m 0,28
|
0°31′ | ||||
|
2510-4477
|
2510-4478
|
Фреза червячная m 0,3
|
0°33′ | ||||
|
2510-4481
|
2510-4482
|
Фреза червячная m 0,35
|
0°39′ | ||||
|
2510-4483
|
2510-4484
|
Фреза червячная m 0,4
|
0°44′ | ||||
|
2510-4485
|
2510-4486
|
Фреза червячная m 0,45
|
0°50′ | ||||
|
2510-4487
|
2510-4488
|
Фреза червячная m 0,5
|
0°56′ | ||||
|
2510-4491
|
2510-4492
|
Фреза червячная m 0,55
|
1°02′ | ||||
|
2510-4493
|
2510-4494
|
Фреза червячная m 0,6
|
1°08′ | ||||
|
2510-4495
|
2510-4496
|
Фреза червячная m 0,7
|
1°20′ | ||||
|
2510-4497
|
2510-4498
|
Фреза червячная m 0,8
|
1°32′ | ||||
|
2510-4501
|
2510-4502
|
Фреза червячная m 0,9
|
1°45′ | ||||
|
Размеры в мм червячных фрез диаметром 40 мм
|
|||||||
|
исполнение 1
|
исполнение 2
|
Модуль, мм
|
d
|
L
|
Zo
|
Уr0 — угол подъема витка
|
|
|
2510-4503
|
2510-4504
|
Фреза червячная m 0,5
|
16
|
28
|
12
|
0°44′ | |
|
2510-4505
|
2510-4506
|
Фреза червячная m 0,55
|
0°49′ | ||||
|
2510-4507
|
2510-4508
|
Фреза червячная m 0,6
|
0°54′ | ||||
|
2510-4511
|
2510-4512
|
Фреза червячная m 0,7
|
1°03′ | ||||
|
2510-4513
|
2510-4514
|
Фреза червячная m 0,8
|
1°13′ | ||||
|
2510-4515
|
2510-4516
|
Фреза червячная m 0,9
|
1°22′ | ||||
