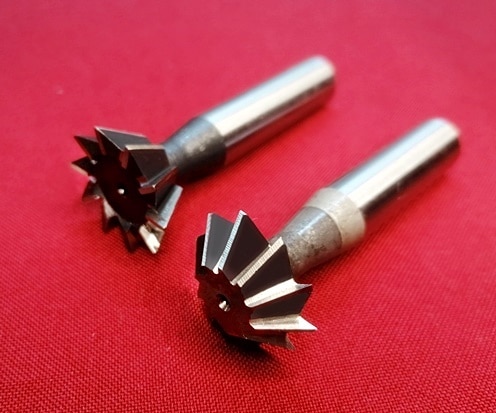

Фрезы для обработки пазов типа «ласточкин хвост»

Фреза для обработки пазов типа «ласточкин хвост» ГОСТ 29118-91

Фрезы для пазов «ласточкин хвост» используют при обработки пазов типа «ласточкин хвост» и перевернутый «ласточкин хвост» с углом в плане 45 градусов и 60 градусов с гладким цилиндрическим хвостовиком.

Фрезы изготавливаются двух типов:

1 — для обработки пазов типа «ласточкин хвост» с углом в плане 45° и 60° (прямой конус)

2 — для обработки пазов типа перевернутый «ласточкин хвост» с углом в плане 45° и 60° (обратный конус)

Тип 1	Тип 2	D	L	l	d	K
2280-0001	2280-0035	Фреза для пазов (ласточкин хвост) 16	60	4	12	45°
2280-0003	2280-0037	Фреза для пазов (ласточкин хвост) 20	63	5
2280-0005	2280-0039	Фреза для пазов (ласточкин хвост) 25	67	6,3
2280-0007	2280-0042	Фреза для пазов (ласточкин хвост) 31,5	71	8	16
2280-0009	2280-0044	Фреза для пазов (ласточкин хвост) 16	60	6,3	12	60°
2280-0012	2280-0046	Фреза для пазов (ласточкин хвост) 20	63	8
2280-0014	2280-0048	Фреза для пазов (ласточкин хвост) 25	67	10
2280-0016	2280-0051	Фреза для пазов (ласточкин хвост) 31,5	71	12,5	16

Фрезы для пазов типа «ласточкин хвост»
