Фреза трехсторонняя дисковая ГОСТ 28527-90 купить во Владимире

Фреза дисковая трехсторонняя используется для скоростного фрезерования пазов, 9-го квалитета точности и уступов в стальных и чугунных заготовках. У трехсторонних дисковых фрез зубья расположены на цилиндрической поверхности и на обоих торцах.

Фрезы дисковые трехсторонние ГОСТ 28527-90 с прямым зубом тип 1

Обозначение	D	L	d	Число зубьев	Обозначение	D	L	d	Число зубьев
2240-0351	Фреза трехсторонняя 50	4	16	14	2240-0445	Фреза трехсторонняя 100	20	32	20
2240-0201		5			2240-0447		22
2240-0202		6			2240-0451		25
2240-0357		7			2240-0453	Фреза трехсторонняя 125	8		22
2240-0361		8			2240-0457		10
2240-0365		10			2240-0461		12
2240-0367	Фреза трехсторонняя 63	4	22	16	2240-0463		14
2240-0371		5			2240-0465		16
2240-0203		6			2240-0467		18
2240-0375		7			2240-0471		20
2240-0204		8			2240-0473		22
2240-0205		10			2240-0475		25
2240-0206		12			2240-0477		28
2240-0387		14			2240-0551	Фреза трехсторонняя 160	10	40	24
2240-0391		16			2240-0552		12
2240-0393	Фреза трехсторонняя 80	5	27	18	2240-0553		14
2240-0395		6			2240-0554		16
2240-0397		7			2240-0555		18
2240-0207		8			2240-0556		20
2240-0208		10			2240-0557		22
2240-0209		12			2240-0558		25
2240-0210		14			2240-0559		28
2240-0413		16			2240-0561		32
2240-0415		18			2240-0562	Фреза трехсторонняя 200	12		26
2240-0417		20			2240-0563		14
2240-0421	Фреза трехсторонняя 100	6	32	20	2240-0564		16
2240-0423		7			2240-0565		18
2240-0425		8			2240-0566		20
2240-0211		10			2240-0567		22
2240-0212		12			2240-0568		25
2240-0213		14			2240-0569		28
2240-0214		16			2240-0571		32
2240-0443		18			2240-0572		36
2240-0445		20			2240-0573		40

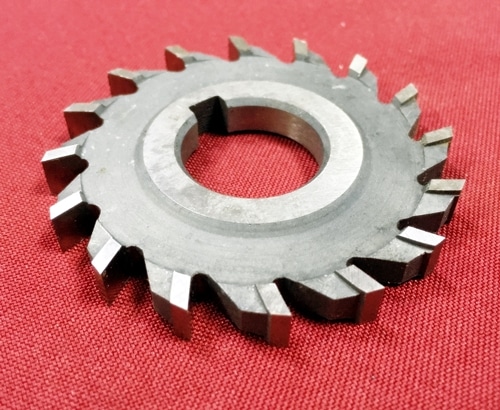

Фреза трехсторонняя тип 1

Фрезы дисковые трехсторонние ГОСТ 28527-90 с разнонаправленным зубом тип 2

Фрезы с разнонаправленными зубьями выполняются с наклоном зубьев под углом 15°,
Геометрические параметры трехсторонних фрез: передний угол =15°; задний — 20°; вспомогательный угол — 6°. Наличие вспомогательных задних углов на торцовых зубьях улучшает шероховатость обрабатываемой поверхности и создает более благоприятные условия для резания. Недостатком этих фрез является сложная и трудоемкая заточка, которая выполняется как по диаметру, так и по торцам, а также потеря размера при переточках.

Тип 2		D	L	d	Число зубьев		Тип 2		D	L	d	Число зубьев
Исп.1	Исп.2	D	L	d	Исп.1	Исп.2	Исп.1	Исп.2	D	L	d	Исп.1	Исп.2
2240-0601	2240-0801	50	4	16	2х7	2х6	2240-0115	2240-0165	100	20	32	2х10	2х7
2240-0602	2240-0802		5				2240-0225	2240-0264		22
2240-0603	2240-0803		6				2240-0226	2240-0265		25
2240-0604	2240-0804		7				2240-0617	2240-0817	125	8		2х11	2х9
2240-0605	2240-0805		8				2240-0618	2240-0818		10
2240-0606	2240-0806		10				2240-0116	2240-0166		12
2240-0607	2240-0807	63	4	22	2х8		2240-0117	2240-0167		14
2240-0608	2240-0808		5				2240-0118	2240-0168		16
2240-0101	2240-0151		6				2240-0119	2240-0169		18
2240-0609	2240-0809		7				2240-0120	2240-0170		20
2240-0102	2240-0152		8				2240-0121	2240-0171		22
2240-0103	2240-0153		10				2240-0257	2240-0266		25
2240-0104	2240-0154		12				2240-0258	2240-0267		28
2240-0251	2240-0259		14				2240-0619	2240-0819	160	10	40	2х12	2х10
2240-0252	2240-0261		16				2240-0621	2240-0821		12
2240-0611	2240-0811	80	5	27	2х9	2х7	2240-0622	2240-0822		14
2240-0612	2240-0812		6				2240-0623	2240-0823		16
2240-0613	2240-0813		7				2240-0624	2240-0824		18
2240-0105	2240-0155		8				2240-0625	2240-0825		20
2240-0106	2240-0156		10				2240-0626	2240-0826		22
2240-0107	2240-0157		12				2240-0627	2240-0827		25
2240-0108	2240-0158		14				2240-0628	2240-0828		28
2240-0109	2240-0159		16				2240-0629	2240-0829		32
2240-0253	2240-0262		18				2240-0631	2240-0831	200	12		2х13	2х11
2240-0254	2240-0263		20				2240-0632	2240-0832		14
2240-0614	2240-0814	100	6	32	2х10		2240-0633	2240-0833		16
2240-0615	2240-0815		7				2240-0634	2240-0834		18
2240-0616	2240-0816		8				2240-0635	2240-0835		20
2240-0110	2240-0160		10				2240-0636	2240-0836		22
2240-0111	2240-0161		12				2240-0637	2240-0837		25
2240-0112	2240-0162		14				2240-0638	2240-0838		28
2240-0113	2240-0163		16				2240-0639	2240-0839		32
2240-0114	2240-0164		18				2240-0641	2240-0841		36
2240-0115	2240-0165		20				2240-0642	2240-0842		40

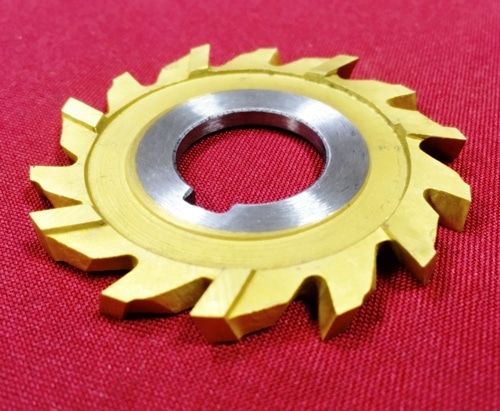

Фреза трехсторонняя тип 2

Фрезы дисковые двусторонние и трехсторонние со вставными ножами из твердого сплава ГОСТ 5808-77

Фрезы дисковые трехсторонние с разнонаправленными зубьями ГОСТ 16227-81 для обработки легких сплавов

Фрезы дисковые трехсторонние со вставными ножами из быстрорежущей стали ГОСТ 16228-81 для обработки легких сплавов.
