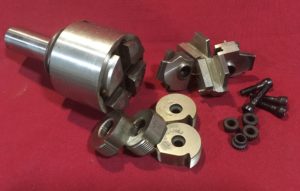

Винторезная головка предназначена для нарезания наружной метрической резьбы диаметром от 4 до 60 мм с шагом до 4 мм.
Головки изготавливаются трех типов: 1 тип — головки невращающиеся для нарезания резьбы на револьверных, токарных станках;
2 тип — головки вращающиеся для нарезания резьбы на сверлильных станках и автоматах; 3 тип — головки невращающиеся для нарезания
резьб на автоматах.
Головки винторезные самооткрывающиеся с круглыми гребенками ГОСТ 21760-76
Гребенки круглые к винторезным самооткрывающимся головкам ГОСТ 21761-76
Кулачки к винторезным самооткрывающимся головкам ГОСТ 21762-76
Винты к винторезным самооткрывающимся головкам ГОСТ 21764-76
Звездочки к винторезным самооткрывающимся головкам ГОСТ 21763-76.
| Обозначение резьбы |
Обозначение головки 1К (2651-0001, 2651-0002), 1КА (2651-0021), 1КИ25Б (2661-0032) ГОСТ 21760-76 |
| Гребенки |
Кулачки |
Звездочка |
Винт |
| М4,0х0,5 |
1-0,5 (2661-0701) |
1-И (2066-0517) |
1К (2064-0011) |
М6 (2064-0051) |
| М4,0х0,7 |
1-0,7 (2661-0705) |
1-Б (2066-0501) |
| М4,5х0,5 |
1-0,5 (2661-0701) |
1-И (2066-0517) |
| М5,0х0,5 |
1-0,5 (2661-0701) |
1-Н (2066-0525) |
| М5,0х0,8 |
1-0,8 (2661-0713) |
1-В (2066-0505) |
| М5,5х0,5 |
1-0,5 (2661-0701) |
1-Н (2066-0525) |
| М6,0х0,5 |
1-0,5А (2661-0703) |
1-П (2066-0527) |
| М6,0х0,75 |
1-1,75А (2661-0707) |
1-Ж (2066-0515) |
| М6,0х1,0 |
1-1,0А (2661-0715) |
1-C (2066-0503) |
| М7,0х0,5 |
1-0,5А (2661-0703) |
1-Р (2066-0531) |
| М7,0х0,75 |
1-0,75 (2661-0711) |
1-Л (2066-0521) |
| М7,0х1,0 |
1-1,0А (2661-0715) |
1-Д (2066-0507) |
| М8,0х0,75 |
1-0,75 (2661-0711) |
1-М (2066-0523) |
| М8,0х1,0 |
1-1,0 (2661-0717) |
1-Е (2066-0513) |
| М8,0х1,25 |
1-1,25 (2661-0721) |
1-В (2066-0505) |
| М9,0х0,75 |
1-0,75 (2661-0711) |
1-П (2066-0527) |
| М9,0х1,0 |
1-1,0 (2661-0717) |
1-Ж (2066-0515) |
| М9,0х1,25 |
1-1,25 (2661-0721) |
1-Д (2066-0507) |
| М10х0,75 |
1-0,75 (2661-0711) |
1-Р (2066-0531) |
| М10х1,0 |
1-1,0 (2661-0717) |
1-М (2066-0523) |
| М10х1,25 |
1-1,25А (2661-0723) |
1-ВД (2066-0511) |
| М10х1,5 |
1-1,5 (2661-0725) |
1-В (2066-0505) |
|
| Обозначение резьбы |
Обозначение головки 2К (2651-0003, 2651-0004) и 2КА (2651-0022) ГОСТ 21760-76 |
| Гребенки |
Кулачки |
Звездочка |
Винт |
| М6,0х0,5 |
2-0,5 (2661-0731) |
2-Л (2066-0563) |
2К 2064-0011 |
М6 (2064-0051) |
| М6,0х0,75 |
2-0,75А (2661-0733) |
2-Е (2066-0545) |
| М6,0х1,0 |
2-1,0A (2661-0737) |
2-П (2066-0553) |
| М7,0х0,5 |
2-0,5 (2661-0731) |
2-М (2066-0565) |
| М7х0,75 |
2-0,75 (2661-0735) |
2-Ж (2066-0551) |
| М7,0х1,0 |
2-1,0A (2661-0737) |
2-В (2066-0537) |
| М8,0х0,75 |
2-0,75 (2661-0735) |
2-И (2066-0555) |
| М8,0х1,0 |
2-1,0 (2661-0741) |
2-Д (2066-0543) |
| М8,0х1,25 |
2-1,25 (2661-0743) |
2-Б (2066-0535) |
| М9,0х0,75 |
2-0,75 (2661-0735) |
2-Л (2066-0563) |
| М9,0х1,0 |
2-1,0 (2661-0741) |
2-Е (2066-0545) |
| М9,0х1,25 |
2-1,25 (2661-0743) |
2-Г (2066-0541) |
| М10х0,75 |
2-0,75 (2661-0735) |
2-М (2066-0565) |
| М10х1,0 |
2-1,0 (2661-0741) |
2-И (2066-0555) |
| М10х1,25 |
2-1,25 (2661-0743) |
2-У (2066-0547) |
| М10х1,5 |
2-1,5 (2661-0747) |
2-Б (2066-0535) |
| М11х0,75 |
2-0,75 (2661-0735) |
2-Н (2066-0567) |
| М11х1,0 |
2-1,0 (2661-0741) |
2-С (2066-0557) |
| М11х1,5 |
2-1,5 (2661-0747) |
2-Г (2066-0541) |
| М12х1,0 |
2-1,0 (2661-0741) |
2-М (2066-0565) |
| М12х1,25 |
2-1,25 (2661-0743) |
2-П (2066-0553) |
| М12х1,5 |
2-1,5 (2661-0747) |
2-У (2066-0547) |
| М12х1,75 |
2-1,75 (2661-0751) |
2-Г (2066-0541) |
| М14х0,75 |
2-0,75 (2661-0735) |
2-ВА (2066-0573) |
| М14х1,0 |
2-1,0 (2661-0741) |
2-Р (2066-0571) |
| М14х1,25 |
2-1,25A (2661-0745) |
2-Ю (2066-0561) |
| М14х1,5 |
2-1,5 (2661-0747) |
2-П (2066-0553) |
| М14х2,0 |
2-2,0 (2661-0753) |
2-Г (2066-0541) |
|
| Обозначение резьбы |
Обозначение головки 3К (2651-0005, 2651-0006)и 3КА (2651-0023, 2651-0024) ГОСТ 21760-76 |
| Гребенки |
Кулачки |
Звездочка |
Винт |
| М9,0х0,75 |
3-0,75 (2661-0763) |
3-П (2066-0607) |
3К 2064-0012 |
М6 (2064-0051) |
| М9,0х1,0 |
3-1,0 (2661-0765) |
3-И (2066-0593) |
| М9,0х1,25 |
3-1,25 (2661-0771) |
3-B (2066-0577) |
| М10х0,75 |
3-0,75 (2661-0763) |
3-Т (2066-0615) |
| М10х1,0 |
3-1,0 (2661-0765) |
3-Ц (2066-0597) |
| М10х1,25 |
3-1,25 (2661-0771) |
3-ВС (2066-0587) |
| М10х1,5 |
3-1,5 (2661-0773) |
3-Б (2066-0575) |
| М11х0,75 |
3-0,75 (2661-0763) |
3-У (2066-0617) |
| М11х1,0 |
3-1,0 (2661-0765) |
3-Н (2066-0603) |
| М11х1,5 |
3-1,5 (2661-0773) |
3-Г (2066-0581) |
| М12х0,5 |
3-0,5 (2661-0761) |
3-МС (2066-0633) |
| М12х1,0 |
3-1,0 (2661-0765) |
3-P (2066-0611) |
| М12х1,25 |
3-1,25 (2661-0771) |
3-Н (2066-0603) |
| М12х1,75 |
3-1,75 (2661-0777) |
3-Ф (2066-0621) |
| М14х1,0 |
3-1,0 (2661-0765) |
3-Ф (2066-0621) |
| М14х1,5 |
3-1,5 (2661-0773) |
3-Л (2066-0595) |
| М14х2,0 |
3-2,0 (2661-0781) |
3-B (2066-0577) |
| М16х1,0 |
3-1,0 (2661-0765) |
3-Х (2066-0623) |
| М16х1,5 |
3-1,5 (2661-0773) |
3-М (2066-0601) |
| М16х2,0 |
3-2,0 (2661-0781) |
3-E (2066-0585) |
| М18х1,0 |
3-1,0А (2661-0767) |
3-Ш (2066-0625) |
| М18х1,5 |
3-1,5 (2661-0773) |
3-Д (2066-0605) |
| М18х2,5 |
3-2,5 (2661-0783) |
3-B (2066-0577) |
| М20х0,5 |
3-0,5 (2661-0761) |
3-НС (2066-0635) |
| М20х1,0 |
3-1,0А (2661-0767) |
3-Ю (2066-0627) |
| М20х1,5 |
3-1,5А (2661-0775) |
3-У (2066-0617) |
| М20х2,0 |
3-2,0 (2661-0781) |
3-СС (2066-0637) |
| М20х2,5 |
3-2,5 (2661-0783) |
3-E (2066-0585) |
| М22х1,0 |
3-1,0А (2661-0767) |
3-Я (2066-0631) |
| М22х1,5 |
3-1,5А (2661-0775) |
3-Ф (2066-0621) |
| М22х2,5 |
3-2,5 (2661-0783) |
3-Ж (2066-0591) |
| М24х1,5 |
3-1,5А (2661-0775) |
3-Х (2066-0623) |
| М24х2,0 |
3-2,0 (2661-0781) |
3-C (2066-0613) |
| М24х3,0 |
3-3,0 (2661-0785) |
3-Э (2066-0583) |
|
| Обозначение резьбы |
Обозначение головки 4К (2651-0007, 2651-0008) и 4КА (2651-0025, 2651-0026) ГОСТ 21760-76 |
| Гребенки |
Кулачки |
Звездочка |
Винт |
| М12х1,0 |
4-1 (2661-0791) |
4-Ц (2066-0657) |
4К 2064-0013 |
М8х1 (2064-0053) |
| М12х1,25 |
4-1,25 (2661-0795) |
4-О (2066-0653) |
| М12х1,5 |
4-1,5А (2661-0797) |
4-В (2066-0645) |
| М12х1,75 |
4-1,75 (2661-0805) |
4-Б (2066-0641) |
| М14х1,0 |
4-1 (2661-0791) |
4-Р (2066-0673) |
| М14х1,5 |
4-1,5А (2661-0797) |
4-О (2066-0653) |
| М14х2,0 |
4-2А (2661-0807) |
4-Б (2066-0641) |
| М16х1,0 |
4-1 (2661-0791) |
4-С (2066-0677) |
| М16х1,5 |
4-1,5 (2661-0801) |
4-Е (2066-0655) |
| М16х2,0 |
4-2А (2661-0807) |
4-В (2066-0645) |
| М18х1,0 |
4-1 (2661-0791) |
4-Ч (2066-0683) |
| М18х1,5 |
4-1,5 (2661-0801) |
4-Ж (2066-0661) |
| М18х2,5 |
4-2,5 (2661-0813) |
4-З (2066-0643) |
| М20х1,0 |
4-1 (2661-0791) |
4-У (2066-0691) |
| М20х1,5 |
4-1,5 (2661-0801) |
4-Л (2066-0667) |
| М20х2,5 |
4-2,5 (2661-0813) |
4-В (2066-0645) |
| М22х1,0 |
4-1 (2661-0791) |
4-Ф (2066-0695) |
| М22х1,5 |
4-1,5 (2661-0801) |
4-Р (2066-0673) |
| М22х2,5 |
4-2,5 (2661-0813) |
4-Д (2066-0651) |
| М24х1,5 |
4-1,5 (2661-0801) |
4-С (2066-0677) |
| М24х2,0 |
4-2 (2661-0811) |
4-Ж (2066-0661) |
| М24х3,0 |
4-3 (2661-0815) |
4-Г (2066-0647) |
| М27х1,5 |
4-1,5 (2661-0801) |
4-Т (2066-0681) |
| М27х2,0 |
4-2 (2661-0811) |
4-М (2066-0671) |
| М27х3,0 |
4-3 (2661-0815) |
4-Д (2066-0651) |
| М30х1,5 |
4-1,5 (2661-0801) |
4-Х (2066-0685) |
| М30х2,0 |
4-2 (2661-0811) |
4-С (2066-0677) |
| М33х1,5 |
4-1,5 (2661-0801) |
4-Ш (2066-0697) |
| М33х2,0 |
4-2 (2661-0811) |
4-Т (2066-0681) |
| М36х1,0 |
4-1А (2661-0793) |
4-А (2066-0703) |
| М36х2,0 |
4-2 (2661-0811) |
4-Х (2066-0685) |
| М36х3,0 |
4-3 (2661-0815) |
4-И (2066-0663) |
| М39х1,5 |
4-1,5Е (2661-0803) |
4-Ш (2066-0697) |
| М39х2,0 |
4-2 (2661-0811) |
4-Ю (2066-0687) |
| М39х3,0 |
4-3 (2661-0815) |
4-Н (2066-0665) |
| М40х1,5 |
4-1,5Е (2661-0803) |
4-Э (2066-0701) |
| М42х1,5 |
4-1,5Е (2661-0803) |
4-Я (2066-0693) |
| М42х2,0 |
4-2 (2661-0811) |
4-Я (2066-0693) |
| М42х3,0 |
4-3 (2661-0815) |
4-П (2066-0675) |
|
| Обозначение резьбы |
Обозначение головки 5К (2651-0009, 2651-0011) и 5КА (2651-0027, 2651-0028) ГОСТ 21760-76 |
| Гребенки |
Кулачки |
Звездочка |
Винт |
| М24х1,0 |
5-1 (2661-0821) |
5-С (2066-0747) |
5К 2064-0014 |
М9 (2064-0055) |
| М24х1,5 |
5-1,5 (2661-0825) |
5-И (2066-0727) |
| М24х2,0 |
5-2 (2661-0831) |
5-Г (2066-0717) |
| М24х3,0 |
5-3 (2661-0837) |
5-А (2066-0711) |
| М27х1,0 |
5-1 (2661-0821) |
5-Х (2066-0757) |
| М27х1,5 |
5-1,5 (2661-0825) |
5-М (2056-0735) |
| М27х2,0 |
5-2 (2661-0831) |
5-Д (2066-0721) |
| М27х3,0 |
5-3 (2661-0837) |
5-ИИ (2066-0731) |
| М30х1,0 |
5-1 (2661-0821) |
5-Ч (2066-0763) |
| М30х1,5 |
5-1,5 (2661-0825) |
5-О (2066-0741) |
| М30х2,0 |
5-2 (2661-0831) |
5-Е (2066-0723) |
| М30х3,5 |
5-3,5 (2661-0841) |
5-СС (2066-0795) |
| М33х1,0 |
5-1 (2661-0821) |
5-Ш (2066-0765) |
| М33х1,5 |
5-1,5 (2661-0825) |
5-П (2066-0743) |
| М33х2,0 |
5-2 (2661-0831) |
5-Ж (2066-0725) |
| М33х3,5 |
5-3,5 (2661-0841) |
5-ТТ (2066-0797) |
| М35х1,5 |
5-1,5 (2661-0825) |
5-ПР (2066-0807) |
| М36х1,0 |
5-1 (2661-0821) |
5-Я (2066-0771) |
| М36х1,5 |
5-1,5 (2661-0825) |
5-P (2066-0745) |
| М36х2,0 |
5-2А (2661-0833) |
5-М (2056-0735) |
| М36х3,0 |
5-3 (2661-0837) |
5-В (2066-0715) |
| М36х4,0 |
5-4 (2661-0843) |
5-СС (2066-0795) |
| М39х1,0 |
5-1 (2661-0821) |
5-ВВ (2066-0777) |
| М39х1,5 |
5-1,5 (2661-0825) |
5-У (2066-0753) |
| М39х2,0 |
5-2А (2661-0833) |
5-О (2066-0741) |
| М39х3,0 |
5-3 (2661-0837) |
5-Г (2066-0717) |
| М39х4,0 |
5-4 (2661-0843) |
5-ТТ (2066-0797) |
| М42х1,0 |
5-1А (2661-0823) |
5-ДД (2066-0781) |
| М42х1,5 |
5-1,5А (2661-0827) |
5-Х (2066-0757) |
| М42х2,0 |
5-2А (2661-0833) |
5-П (2066-0743) |
| М42х3,0 |
5-3 (2661-0837) |
5-Д (2066-0721) |
| М45х1,0 |
5-1А (2661-0823) |
5-ЕЕ (2066-0783) |
| М45х1,5 |
5-1,5А (2661-0827) |
5-Ч (2066-0763) |
| М45х2,0 |
5-2А (2661-0833) |
5-P (2066-0745) |
| М45х3,0 |
5-3 (2661-0837) |
5-Е (2066-0723) |
| М48х1,0 |
5-1А (2661-0823) |
5-ЛЛ (2066-0785) |
| М48х1,5 |
5-1,5А (2661-0827) |
5-Ш (2066-0765) |
| М48х2,0 |
5-2Б (2661-0835) |
5-P (2066-0745) |
| М48х3,0 |
5-3 (2661-0837) |
5-Ж (2066-0725) |
| М50х1,5 |
5-1,5А (2661-0827) |
5-ГГ (2066-0805) |
| М52х1,0 |
5-1А (2661-0823) |
5-MM (2066-0787) |
| М52х1,5 |
5-1,5А (2661-0827) |
5-Ю (2066-0767) |
| М52х2,0 |
5-2Б (2661-0835) |
5-Т (2066-0751) |
| М52х3,0 |
5-3 (2661-0837) |
5-ИИ (2066-0731) |
| М56х1,0 |
5-1А (2661-0823) |
5-НН (2066-0791) |
| М56х1,5 |
5-1,5А (2661-0827) |
5-АА (2066-0773) |
| М56х2,0 |
5-2Б (2661-0835) |
5-Ф (2066-0755) |
| М56х3,0 |
5-3 (2661-0837) |
5-Л (2066-0733) |
| М56х4,0 |
5-4 (2661-0843) |
5-УУ (2066-0801) |
| М60х1,0 |
5-1А (2661-0823) |
5-РР (2066-0793) |
| М60х1,5 |
5-1,5А (2661-0827) |
5-ББ (2066-0775) |
| М60х2,0 |
5-2Б (2661-0835) |
5-Ц (2066-0761) |
| М60х3,0 |
5-3 (2661-0837) |
5-Н (2066-0737) |
| М60х4,0 |
5-4 (2661-0843) |
5-XX (2066-0803) |
|
| Обозначение резьбы |
Обозначение головки 1КИ19Б 2651-0031 ГОСТ 21760-76 |
| Гребенки |
Кулачки |
Звездочка |
Винт |
| М4,0х0,5 |
0,5 (2661-0851) |
Д (2066-0817) |
1КИ 2064-0015 |
М5 (2064-0057) |
| М4,0х0,7 |
0,7 (2661-0855) |
Б (2066-0811) |
| М4,5х0,5 |
0,5 (2661-0851) |
Д (2066-0817) |
| М4,5,075 |
0,75 (2661-0857) |
В (2066-0813) |
| М5,0х0,5 |
0,5А (2661-0853) |
П (2066-0827) |
| М5,0х0,8 |
0,8 (2661-0863) |
Б (2066-0811) |
| М6,0х0,5 |
0,5А (2661-0853) |
Р (2066-0831) |
| М6,0х0,75 |
0,75 (2661-0857) |
Е (2066-0821) |
| М6,0х1,0 |
1,0 (2661-0865) |
Б (2066-0811) |
| М7,0х0,5 |
0,5А (2661-0853) |
С (2066-0833) |
| М7,0х0,75 |
0,75 (2661-0857) |
М (2066-0823) |
| М7,0х1,0 |
1,0 (2661-0865) |
Г (2066-0815) |
| М8,0х0,75 |
0,75А (2661-0861) |
П (2066-0827) |
| М8,0х1,0 |
1,0А (2661-0867) |
Е (2066-0821) |
| М8,0х1,25 |
1,0А (2661-0867) |
В (2066-0813) |
| М9,0х0,75 |
0,75А (2661-0861) |
Р (2066-0831) |
| М9,0х1,0 |
1,0А (2661-0867) |
Н (2066-0825) |
| М9,0х1,25 |
1,0А (2661-0867) |
Г (2066-0815) |
| М10х0,75 |
0,75А (2661-0861) |
С (2066-0833) |
| М10х1,0 |
1,0А (2661-0867) |
С (2066-0833) |
| М10х1,25 |
1,0А (2661-0867) |
М (2066-0823) |
| М10х1,5 |
1,5 (2661-0873) |
Г (2066-0815) |
