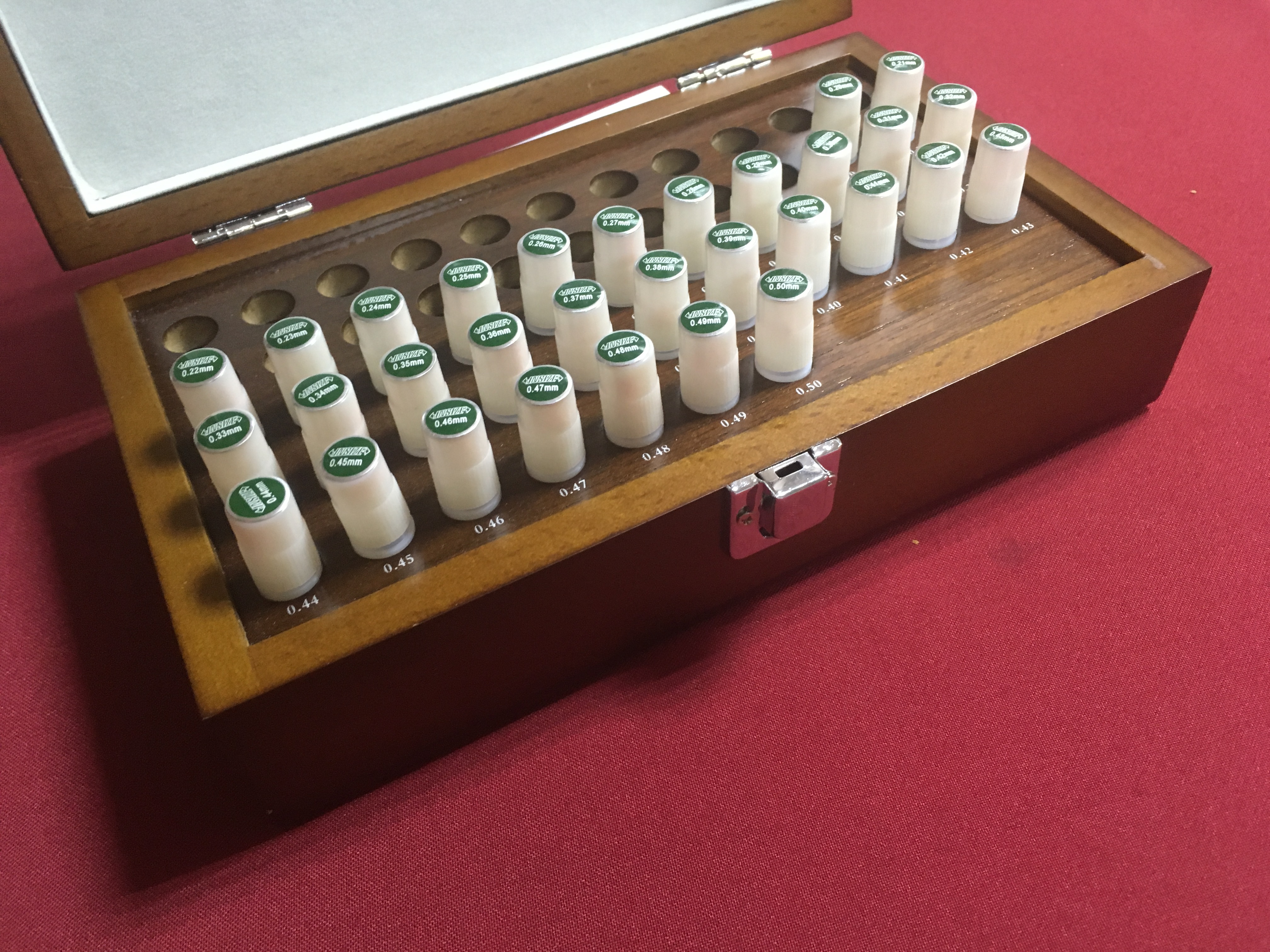

Набор цилиндрических мер 0,20-0,50мм
Штифты цилиндрические измерительные для контроля геометрических размеров, могут использоваться для определения среднего диаметра резьбы или диаметра делительной окружности зубчатых колес и мелкомодульных зубчатых соединений, а также для измерения отверстий. По сути, этот инструмент представляет собой полный набор калибр-пробок (цилиндров) или роликов в зависимости от применения.
| Номер набора | Номинальные значения длины мер, мм | Точность, мм | Длина меры, мм | Число мер |
| Набор ЦМД №1 | 0,1; 0,11……0,5 | ±0,001 ±0,002 | 50 | 51 |
| Набор ЦМД №2 | 0,5; 0,51……1,0 | |||
| Набор ЦМД №3 | 1,0; 1,01……1,5 | |||
| Набор ЦМД №4 | 1,5; 1,51……2,0 | |||
| Набор ЦМД №5 | 2,0; 2,01……2,5 | |||
| Набор ЦМД №6 | 2,5; 2,51……3,0 | |||
| Набор ЦМД №7 | 3,0; 3,01……3,5 | |||
| Набор ЦМД №8 | 3,5; 3,51……4,0 | |||
| Набор ЦМД №9 | 4,0; 4,01……4,5 | |||
| Набор ЦМД №10 | 4,5; 4,51……5,0 | |||
| Набор ЦМД №11 | 5,0; 5,01……5,5 | |||
| Набор ЦМД №12 | 5,5; 5,51……6,0 | |||
| Набор ЦМД №13 | 6,0; 6,01……6,5 | |||
| Набор ЦМД №14 | 6,5; 6,51……7,0 | |||
| Набор ЦМД №15 | 7,0; 7,01……7,5 | |||
| Набор ЦМД №16 | 7,5; 7,51……8,0 | |||
| Набор ЦМД №17 | 8,0; 8,01……8,5 | |||
| Набор ЦМД №18 | 8,5; 8,51……9,0 | |||
| Набор ЦМД №19 | 9,0; 9,01……9,5 | |||
| Набор ЦМД №20 | 9,5; 9,51……10,0 | |||
| Набор ЦМД №21 | 10,0; 10,01……10,5 | |||
| Набор ЦМД №22 | 10,5; 10,51……11,0 | |||
| Набор ЦМД №23 | 11,0; 11,01……11,5 | |||
| Набор ЦМД №24 | 11,5; 11,51……12,0 | |||
| Набор ЦМД №25 | 12,0; 12,01……12,5 | |||
| Набор ЦМД №26 | 12,5; 12,51……13,0 |

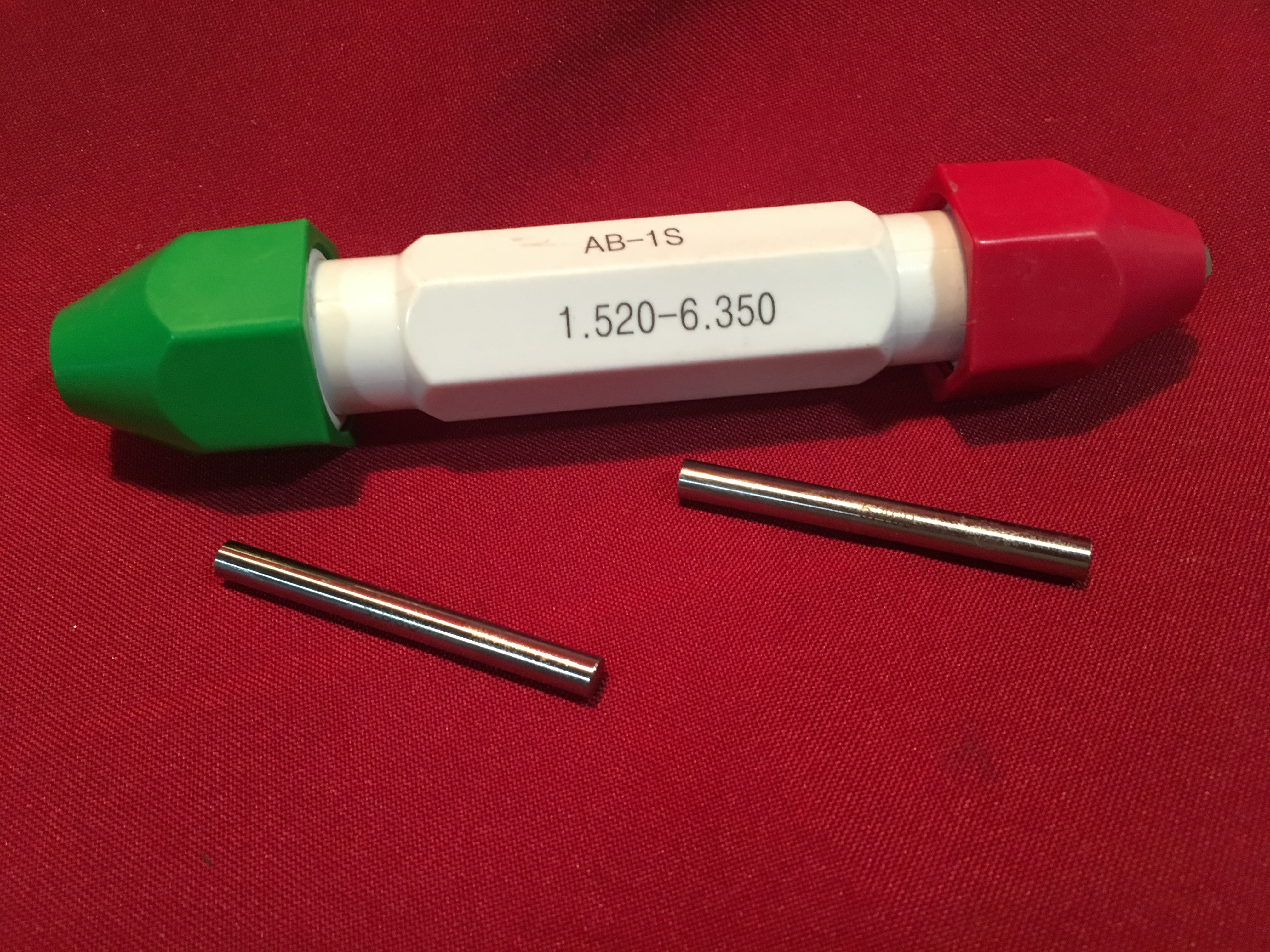

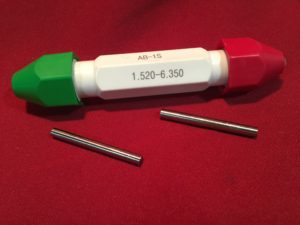

Меры цилиндрические с ручкой
