Зенковки конические, ГОСТ 14953-80 — режущий инструмент для обработки деталей для получения конических или цилиндрических углублений, опорных плоскостей вокруг отверстий или снятия фасок центровых отверстий. Зенковки бывают цилиндрические, конические и торцовые (цековки).
Конические зенковки с цилиндрическим хвостовиком

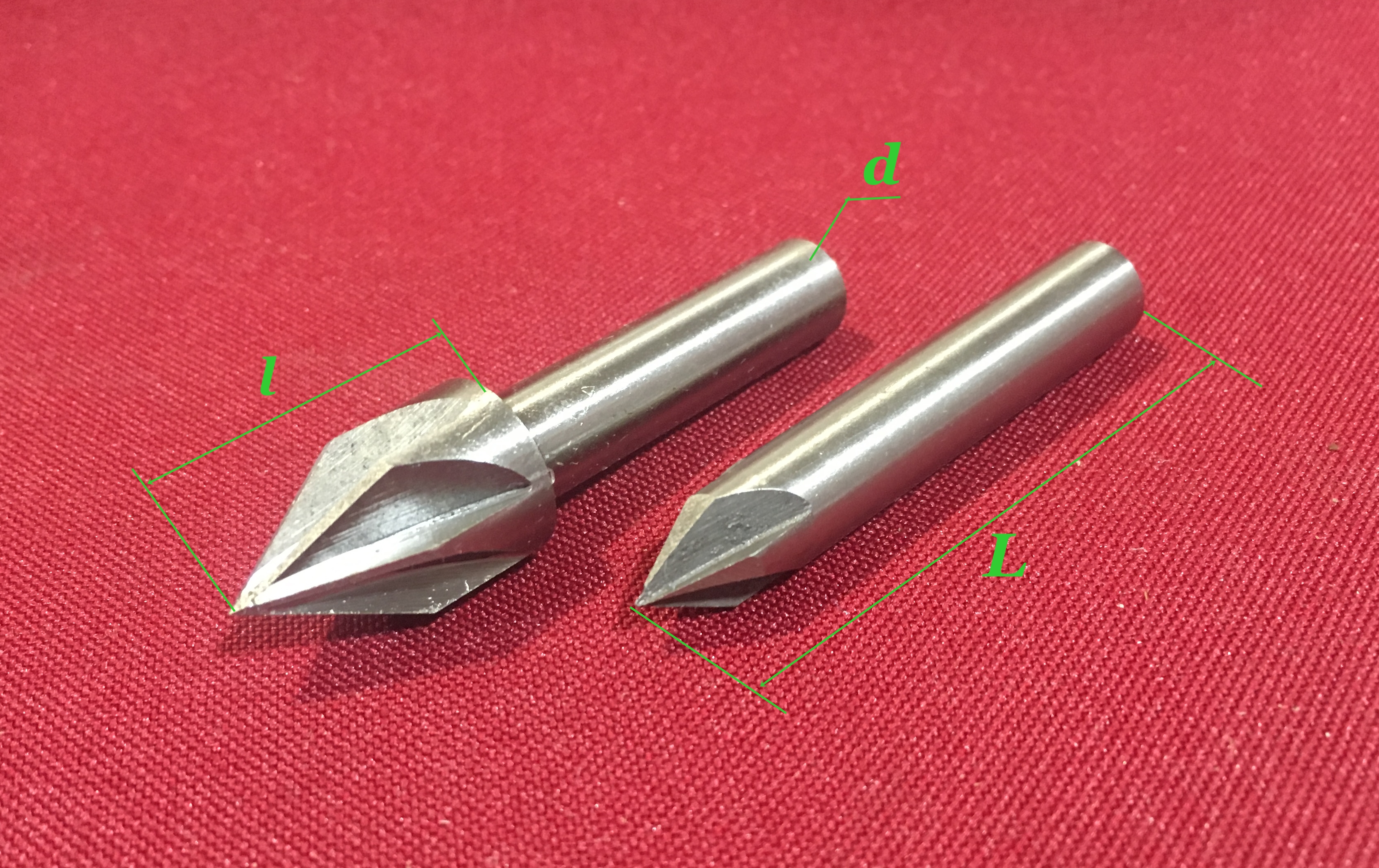

Зенковка ц/х 60гр.
| Зенковки с углом при вершине 60° | D | d | L | l |
| 2353-0084 | Зенковка ц/х Ø 6,3 | 6,3 | 50 | 3,7 |
| 2353-0085 | Зенковка ц/х Ø 8,0 | 8 | 50 | 4,7 |
| 2353-0102 | Зенковка ц/х Ø 10,0 | 8 | 50 | 18 |
| 2353-0103 | Зенковка ц/х Ø 12,5 | 8 | 52 | 20 |
| 2353-0104 | Зенковка ц/х Ø 16,0 | 10 | 60 | 24 |
| 2353-0105 | Зенковка ц/х Ø 20,0 | 10 | 64 | 28 |
| 2353-0106 | Зенковка ц/х Ø 25,0 | 10 | 69 | 33 |

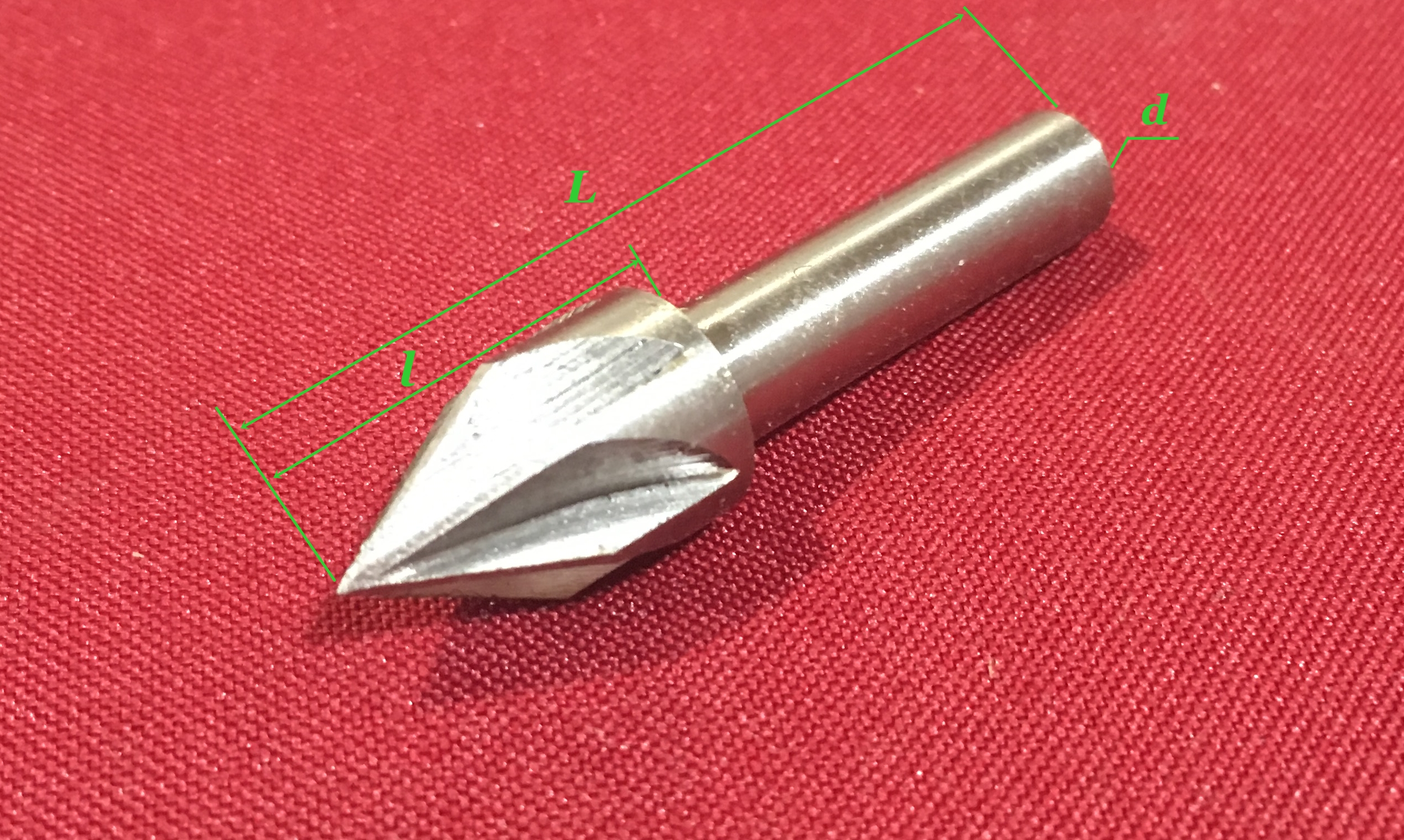

Зенковка ц/х D 12,5 90гр.
| Зенковки с углом при вершине 90° тип 6 |
D | d | L | l |
| 2353-0107 | Зенковка ц/х Ø 8,0 | 8 | 44 | 12 |
| 2353-0108 | Зенковка ц/х Ø 10,0 | 8 | 46 | 14 |
| 2353-0109 | Зенковка ц/х Ø 12,5 | 8 | 48 | 16 |
| 2353-0111 | Зенковка ц/х Ø 16,0 | 10 | 56 | 20 |
| 2353-0112 | Зенковка ц/х Ø 20,0 | 10 | 60 | 24 |
| 2353-0113 | Зенковка ц/х Ø 25,0 | 10 | 65 | 29 |

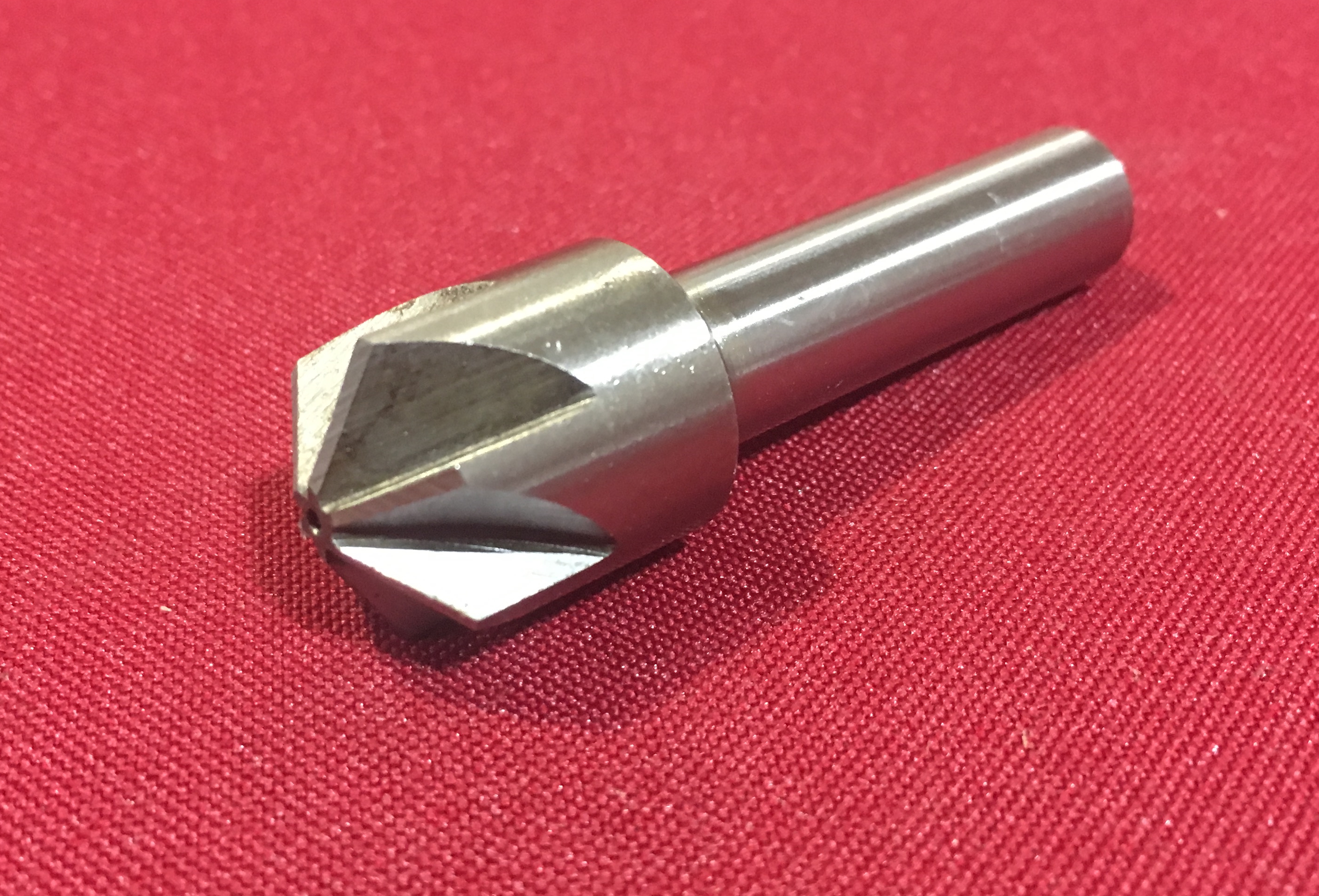

Зенковка ц/х D 20,0 120гр.
| Зенковки с углом при вершине 120° тип 7 |
D | d | L | l |
| 2353-0114 | Зенковка ц/х Ø 8,0 | 8 | 44 | 12 |
| 2353-0115 | Зенковка ц/х Ø 10,0 | 8 | 46 | 14 |
| 2353-0116 | Зенковка ц/х Ø 12,5 | 8 | 48 | 16 |
| 2353—0117 | Зенковка ц/х Ø 16,0 | 10 | 56 | 20 |
| 2353-0118 | Зенковка ц/х Ø 20,0 | 10 | 60 | 24 |
| 2353-0119 | Зенковка ц/х Ø 25,0 | 10 | 65 | 29 |

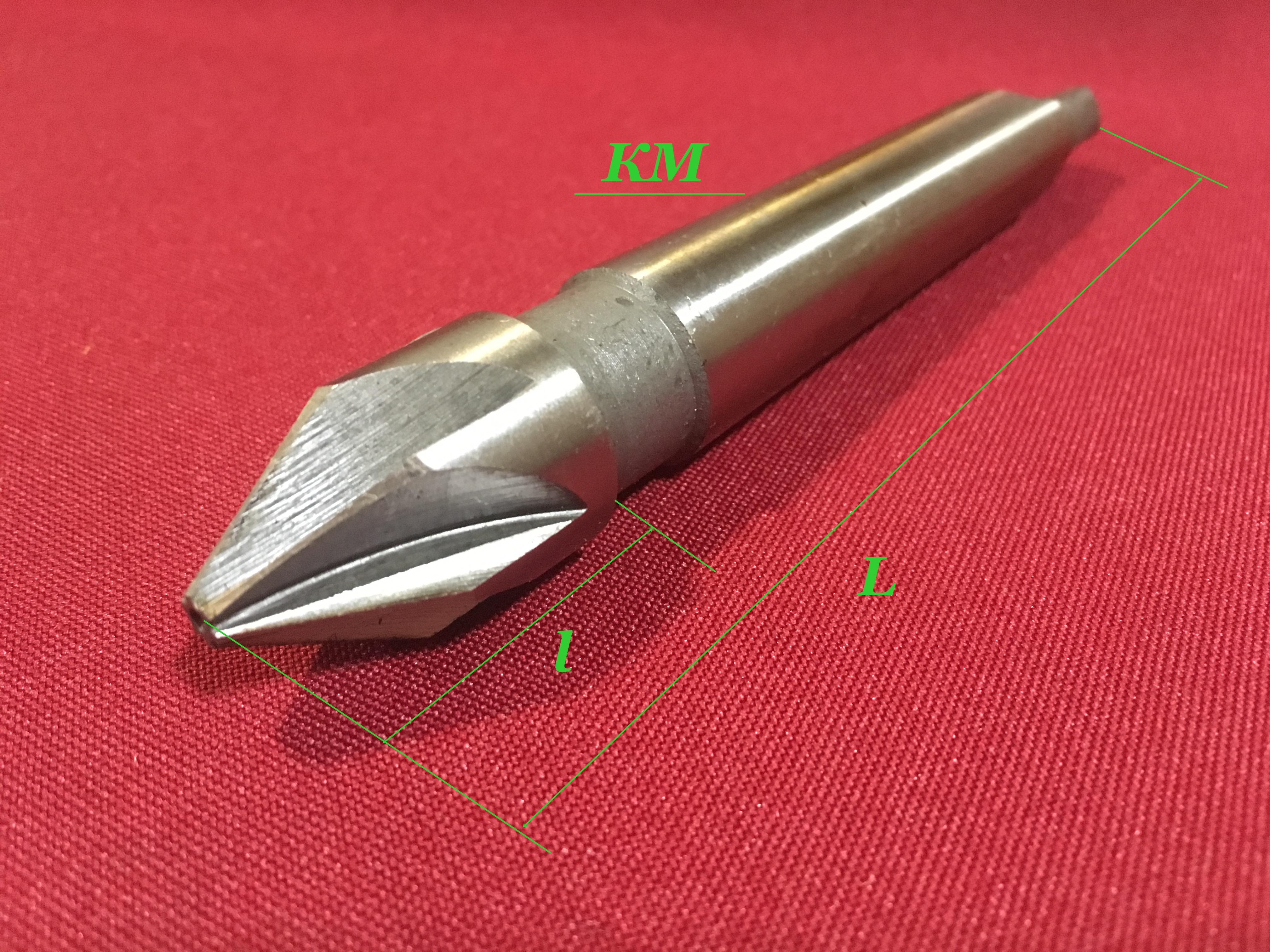

Зенковка к/х D 20 60гр.
Конические зенковки с коническим хвостовиком
| Тип 8 зенковки с углом при вершине 60° | D | КМ | L | l |
| 2353-0121 | Зенковка к/х Ø 16 | 1 | 97 | 24 |
| 2353-0122 | Зенковка к/х Ø 20 | 2 | 120 | 28 |
| 2353-0123 | Зенковка к/х Ø 25 | 125 | 33 | |
| 2353-0124 | Зенковка к/х Ø 31,5 | 132 | 40 | |
| 2353-0125 | Зенковка к/х Ø 40 | 3 | 160 | 45 |
| 2353-0126 | Зенковка к/х Ø 50 | 165 | 50 | |
| 2353-0127 | Зенковка к/х Ø 63 | 4 | 200 | 58 |
| 2353-0128 | Зенковка к/х Ø 80 | 215 | 73 |
| Тип 10 зенковки с углом при вершине 90° | D | КМ | L | l |
| 2353-0133 | Зенковка к/х Ø 16 | 1 | 93 | 20 |
| 2353-0134 | Зенковка к/х Ø 20 | 2 | 116 | 24 |
| 2353-0135 | Зенковка к/х Ø 25 | 121 | 29 | |
| 2353-0136 | Зенковка к/х Ø 31,5 | 124 | 32 | |
| 2353-0137 | Зенковка к/х Ø 40 | 3 | 150 | 35 |
| 2353-0138 | Зенковка к/х Ø 50 | 153 | 38 | |
| 2353-0139 | Зенковка к/х Ø 63 | 4 | 185 | 43 |
| 2353-0141 | Зенковка к/х Ø 80 | 196 | 54 |

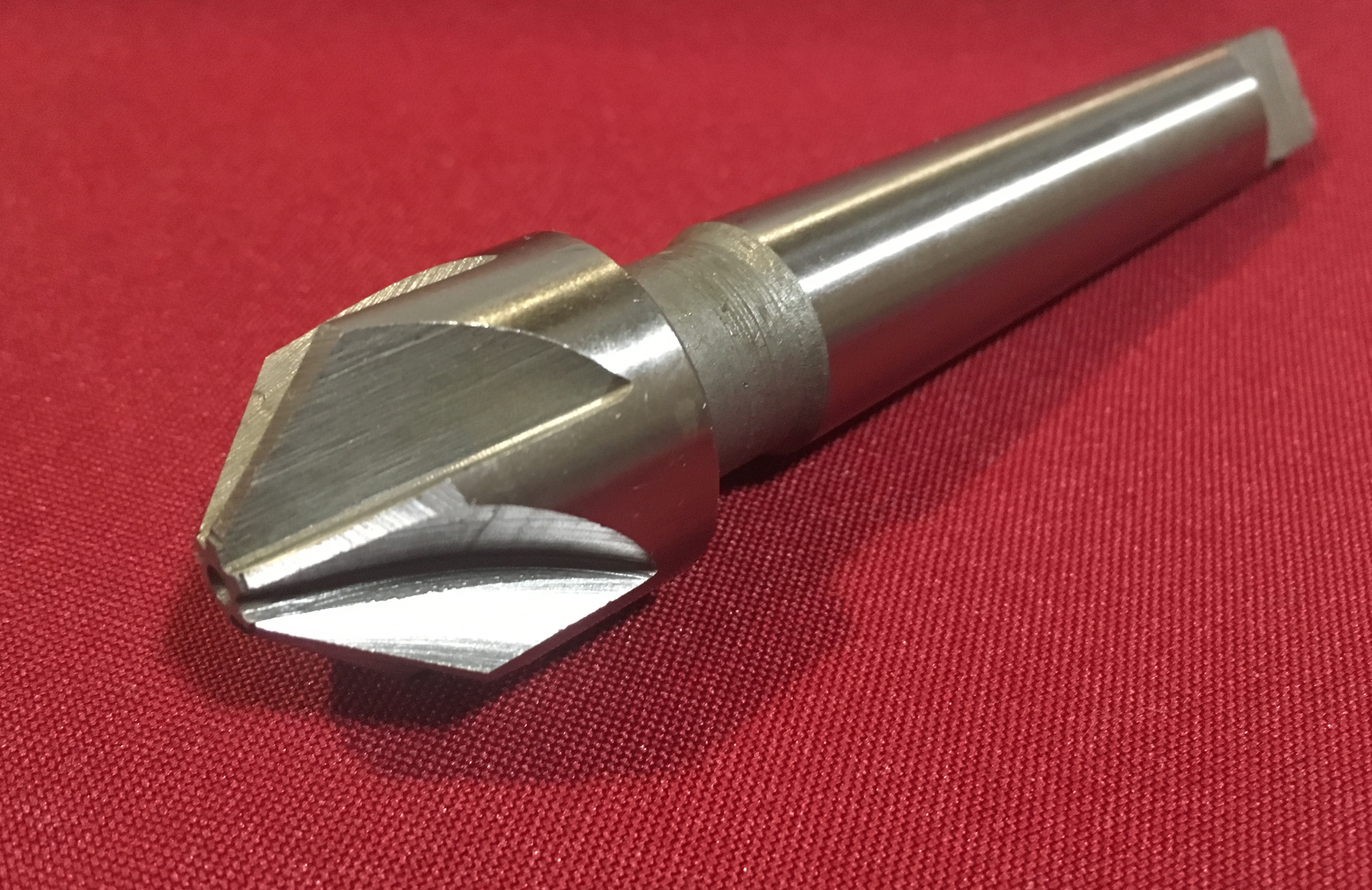

Зенковка к/х D 31,5 90гр.
| Тип 11 зенковки с углом при вершине 120° | D | КМ | L | l |
| 2353-0142 | Зенковка к/х Ø 16 | 1 | 93 | 20 |
| 2353-0143 | Зенковка к/х Ø 20 | 2 | 116 | 24 |
| 2353-0144 | Зенковка к/х Ø 25 | 121 | 29 | |
| 2353-0145 | Зенковка к/х Ø 31,5 | 124 | 32 | |
| 2553-0146 | Зенковка к/х Ø 40 | 3 | 150 | 35 |
| 2353-0147 | Зенковка к/х Ø 50 | 153 | 38 | |
| 2353-0148 | Зенковка к/х Ø 63 | 4 | 185 | 43 |
| 2353-0149 | Зенковка к/х Ø 80 | 196 | 54 |

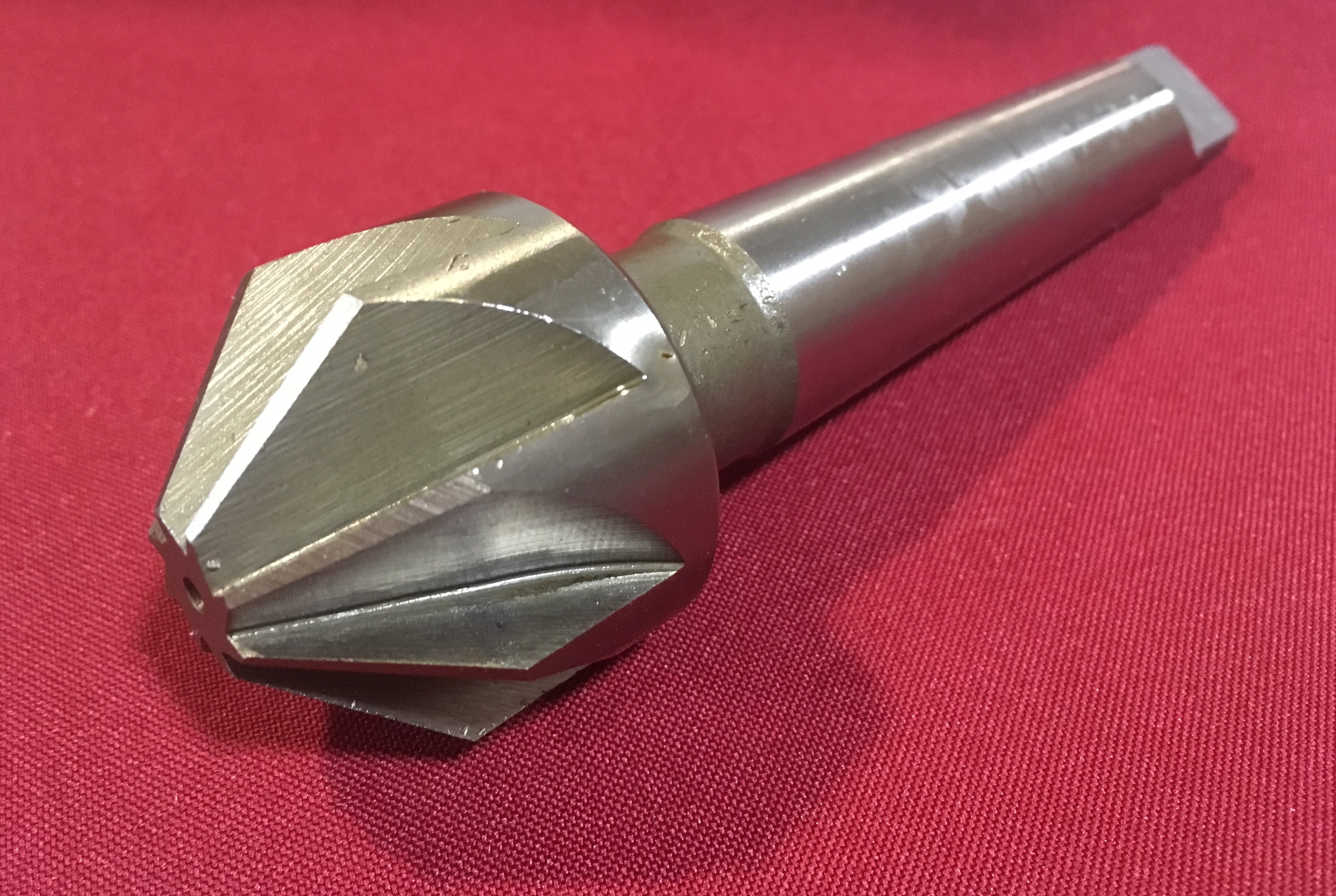

Зенковка к/х D 25 120гр.
Зенковка – разновидность инструмента, который предназначен для формирования поверхностей конической, плоской и цилиндрической форм, имеющих одноосное прилегающее положение относительно основных отверстий. По сути это деталь для обработки отверстий после сверловки, обладающая несколькими лезвиями и выполненная из быстрорежущей стали.
Выполненная на закрепляемом изделии, позволяет утопить потайные головки шурупов и винтов, в результате чего исключается возвышение выступающих частей над поверхностью детали. Это, в свою очередь, улучшает эксплуатационные характеристики готового изделия. Помимо формирования пазов различной конфигурации применяются для:
Подбирая инструмент подобного рода, важно понимать разницу между зенковкой и зенкером, которую зачастую упускает из внимания в связи со схожим целевым назначением обоих. Отличить зенковку можно по наличию цапфы и зубьев.
В зависимости от конфигурации резца различают зенковки центровочные таких разновидностей:
Зенковки с цилиндрическим хвостиком состоят из рабочей части, обладающей 4-8 зубьями, хвостовика и направляющей цапфы. При обработке высверленного отверстия именно цапфа обеспечивает его концентричность со сформированным зенковкой углублением в виде цилиндра.
Зенковки с коническим хвостиком отличаются неоднородным составом. Они имеют сварную конструкцию, где рабочая часть выполняется из быстрорежущей стали, а хвостовик – с применением марок 45 или 40Х. Этот вид режущего инструмента используют для обработки гнезд конической формы.
Различные типы зенковок в избытке представлены в ассортименте ООО «ВладПромаш». Вся наша продукция отличается неоспоримым качеством и приемлемой стоимостью, что в сочетании с широчайшим спектром оказываемых услуг делает компанию «ВладПромаш» надежным партнером для частных лиц и крупных компаний, работающих в сфере приборо-и станкостроения.
