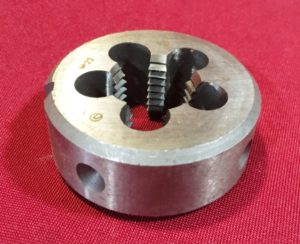

Плашка круглая М22
Для плашек, изготовляемых в централизованном порядке, устанавливаются:
а) угол в плане режущей части ϕ:
для метрической резьбы диаметрами d до 2,5 мм (типы 1, 2) и 3 мм (тип 1) — 30°;
для метрической резьбы диаметрами d св. 2,5 мм и трубной цилиндрической резьбы — 25°;
б) задний угол на заборном конусе a= 6-8°.
Примечание. По требованию потребителя допускается изготовлять плашки с углом в плане ϕ:
для метрической резьбы диаметрами
d до 2,5 мм (типы 1, 2) и 3 мм (тип 1) — 45°;
d св. 2,5 мм — 30 и 45°.
Угол в плане режущей части ϕ влияет на стойкость плашек. При равных условиях работы, плашка с углом в 25° нарежет резьбы больше чем другие плашки. Плашка с углом в 45° менее стойкая, но при нарезке резьбы «в упор» у нее самый короткий сбег.
| Номинальные размеры в мм | Обозначение плашек | Номинальные размеры в мм | Обозначение плашек | |||||||||||||||
| d | Шаг резьбы Р | Тип | Угол в плане ϕ° | D | L | правые | левые | d | Шаг резьбы Р | Тип | Угол в плане ϕ° | D | L | правые | левые | |||
| крупный (основной) | мелкий | крупный (основной) | мелкий | |||||||||||||||
| Плашка М 1 | 0,25 | 1 | 30° | 12 | 3 | 2650-1301 | 2650-1302 | Плашка М 25 | 2 | 3 | 25° | 55 | 16 | 2650-2255 | 2650-2256 | |||
| Плашка М 1 | 0,25 | 2 | 30° | 16 | 5 | 2650-1305 | 2650-1306 | Плашка М 25 | 1,5 | 3 | 25° | 55 | 16 | 2650-2263 | 2650-2264 | |||
| Плашка М 1 | 0,2 | 1 | 30° | 12 | 3 | 2650-1311 | 2650-1312 | Плашка М 25 | 1 | 3 | 25° | 55 | 16 | 2650-2271 | 2650-2272 | |||
| Плашка М 1 | 0,2 | 2 | 30° | 16 | 5 | 2650-1315 | 2650-1316 | Плашка М 26 | 1,5 | 3 | 25° | 55 | 16 | 2650-2277 | 2650-2278 | |||
| Плашка М 1,2 | 0,25 | 1 | 30° | 12 | 3 | 2650-1341 | 2650-1342 | Плашка М 27 | 3 | 3 | 25° | 65 | 25 | 2650-2285 | 2650-2286 | |||
| Плашка М 1,2 | 0,25 | 2 | 30° | 16 | 5 | 2650-1345 | 2650-1346 | Плашка М 27 | 2 | 3 | 25° | 65 | 18 | 2650-2293 | 2650-2294 | |||
| Плашка М 1,2 | 0,2 | 1 | 30° | 12 | 3 | 2650-1351 | 2650-1352 | Плашка М 27 | 1,5 | 3 | 25° | 65 | 18 | 2650-2301 | 2650-2302 | |||
| Плашка М 1,2 | 0,2 | 2 | 30° | 16 | 5 | 2650-1355 | 2650-1356 | Плашка М 27 | 1 | 3 | 25° | 65 | 18 | 2650-2307 | 2650-2308 | |||
| Плашка М 1,6 | 0,35 | 1 | 30° | 12 | 3 | 2650-1381 | 2650-1382 | Плашка М 27 | 0,75 | 3 | 25° | 65 | 14 | 2650-2315 | 2650-2316 | |||
| Плашка М 1,6 | 0,35 | 2 | 30° | 16 | 5 | 2650-1385 | 2650-1386 | Плашка М 28 | 2 | 3 | 25° | 65 | 18 | 2650-2323 | 2650-2324 | |||
| Плашка М 1,6 | 0,2 | 1 | 30° | 12 | 3 | 2650-1391 | 2650-1392 | Плашка М 28 | 1,5 | 3 | 25° | 65 | 18 | 2650-2331 | 2650-2332 | |||
| Плашка М 1,6 | 0,2 | 2 | 30° | 16 | 5 | 2650-1395 | 2650-1396 | Плашка М 28 | 1 | 3 | 25° | 65 | 18 | 2650-2337 | 2650-2338 | |||
| Плашка М 2 | 0,4 | 1 | 30° | 12 | 3 | 2650-1421 | 2650-1422 | Плашка М 30 | 3,5 | 3 | 25° | 65 | 25 | 2650-2345 | 2650-2346 | |||
| Плашка М 2 | 0,4 | 2 | 30° | 16 | 5 | 2650-1425 | 2650-1426 | Плашка М 30 | 3 | 3 | 25° | 65 | 25 | 2650-2353 | 2650-2354 | |||
| Плашка М 2 | 0,25 | 1 | 30° | 12 | 3 | 2650-1431 | 2650-1432 | Плашка М 30 | 2 | 3 | 25° | 65 | 18 | 2650-2361 | 2650-2362 | |||
| Плашка М 2 | 0,25 | 2 | 30° | 16 | 5 | 2650-1435 | 2650-1436 | Плашка М 30 | 1,5 | 3 | 25° | 65 | 18 | 2650-2367 | 2650-2368 | |||
| Плашка М 2,5 | 0,45 | 1 | 30° | 16 | 3 | 2650-1461 | 2650-1462 | Плашка М 30 | 1 | 3 | 25° | 65 | 18 | 2650-2375 | 2650-2376 | |||
| Плашка М 2,5 | 0,45 | 2 | 30° | 16 | 5 | 2650-1465 | 2650-1466 | Плашка М 30 | 0,75 | 3 | 25° | 65 | 14 | 2650-2383 | 2650-2384 | |||
| Плашка М 2,5 | 0,35 | 1 | 30° | 16 | 3 | 2650-1471 | 2650-1472 | Плашка М 32 | 2 | 3 | 25° | 65 | 18 | 2650-2391 | 2650-2392 | |||
| Плашка М 2,5 | 0,35 | 2 | 30° | 16 | 5 | 2650-1475 | 2650-1476 | Плашка М 32 | 1,5 | 3 | 25° | 65 | 18 | 2650-2397 | 2650-2398 | |||
| Плашка М 3 | 0,5 | 2 | 25° | 20 | 5 | 2650-1485 | 2650-1486 | Плашка М 33 | 3,5 | 3 | 25° | 65 | 25 | 2650-2405 | 2650-2406 | |||
| Плашка М 3 | 0,35 | 2 | 25° | 20 | 5 | 2650-1497 | 2650-1498 | Плашка М 33 | 3 | 3 | 25° | 65 | 25 | 2650-2413 | 2650-2414 | |||
| Плашка М 3 | 0,5 | 1 | 30° | 16 | 3 | 2650-1481 | 2650-1482 | Плашка М 33 | 2 | 3 | 25° | 65 | 18 | 2650-2421 | 2650-2422 | |||
| Плашка М 3 | 0,35 | 1 | 30° | 16 | 3 | 2650-1493 | 2650-1494 | Плашка М 33 | 1,5 | 3 | 25° | 65 | 18 | 2650-2427 | 2650-2428 | |||
| Плашка М 3,5 | 0,6 | 2 | 25° | 20 | 5 | 2650-1505 | 2650-1506 | Плашка М 33 | 1 | 3 | 25° | 65 | 14 | 2650-2435 | 2650-2436 | |||
| Плашка М 3,5 | 0,35 | 2 | 25° | 20 | 5 | 2650-1513 | 2650-1514 | Плашка М 33 | 0,75 | 3 | 25° | 65 | 14 | 2650-2443 | 2650-2444 | |||
| Плашка М 4 | 0,7 | 2 | 25° | 20 | 5 | 2650-1521 | 2650-1522 | Плашка М 35 | 1,5 | 3 | 25° | 65 | 18 | 2650-2451 | 2650-2452 | |||
| Плашка М 4 | 0,5 | 2 | 25° | 20 | 5 | 2650-1527 | 2650-1528 | Плашка М 36 | 4 | 3 | 25° | 65 | 25 | 2650-2457 | 2650-2458 | |||
| Плашка М 4,5 | 0,75 | 2 | 25° | 20 | 7 | 2650-1535 | 2650-1536 | Плашка М 36 | 3 | 3 | 25° | 65 | 25 | 2650-2465 | 2650-2466 | |||
| Плашка М 4,5 | 0,5 | 2 | 25° | 20 | 5 | 2650-1543 | 2650-1544 | Плашка М 36 | 2 | 3 | 25° | 65 | 18 | 2650-2473 | 2650-2474 | |||
| Плашка М 5 | 0,8 | 2 | 25° | 20 | 7 | 2650-1551 | 2650-1552 | Плашка М 36 | 1,5 | 3 | 25° | 65 | 18 | 2650-2481 | 2650-2482 | |||
| Плашка М 5 | 0,5 | 2 | 25° | 20 | 5 | 2650-1557 | 2650-1558 | Плашка М 36 | 1 | 3 | 25° | 65 | 14 | 2650-2487 | 2650-2488 | |||
| Плашка М 5,5 | 0,5 | 2 | 25° | 20 | 5 | 2650-1565 | 2650-1566 | Плашка М 38 | 1,5 | 3 | 25° | 75 | 20 | 2650-2495 | 2650-2496 | |||
| Плашка М 6 | 1 | 2 | 25° | 20 | 7 | 2650-1573 | 2650-1574 | Плашка М 39 | 4 | 3 | 25° | 75 | 30 | 2650-2503 | 2650-2504 | |||
| Плашка М 6 | 0,75 | 2 | 25° | 20 | 7 | 2650-1581 | 2650-1582 | Плашка М 39 | 3 | 3 | 25° | 75 | 30 | 2650-2511 | 2650-2512 | |||
| Плашка М 6 | 0,5 | 2 | 25° | 20 | 5 | 2650-1587 | 2650-1588 | Плашка М 39 | 2 | 3 | 25° | 75 | 20 | 2650-2517 | 2650-2518 | |||
| Плашка М 7 | 1 | 3 | 25° | 25 | 9 | 2650-1595 | 2650-1596 | Плашка М 39 | 1,5 | 3 | 25° | 75 | 20 | 2650-2525 | 2650-2526 | |||
| Плашка М 7 | 0,75 | 3 | 25° | 25 | 9 | 2650-1603 | 2650-1604 | Плашка М 39 | 1 | 3 | 25° | 75 | 16 | 2650-2533 | 2650-2534 | |||
| Плашка М 7 | 0,5 | 3 | 25° | 25 | 7 | 2650-1611 | 2650-1612 | Плашка М 40 | 3 | 3 | 25° | 75 | 30 | 2650-2541 | 2650-2542 | |||
| Плашка М 8 | 1,25 | 3 | 25° | 25 | 9 | 2650-1617 | 2650-1618 | Плашка М 40 | 2 | 3 | 25° | 75 | 20 | 2650-2547 | 2650-2548 | |||
| Плашка М 8 | 1 | 3 | 25° | 25 | 9 | 2650-1625 | 2650-1626 | Плашка М 40 | 1,5 | 3 | 25° | 75 | 20 | 2650-2555 | 2650-2556 | |||
| Плашка М 8 | 0,75 | 3 | 25° | 25 | 9 | 2650-1633 | 2650-1634 | Плашка М 42 | 4,5 | 3 | 25° | 75 | 30 | 2650-2563 | 2650-2564 | |||
| Плашка М 8 | 0,5 | 3 | 25° | 25 | 7 | 2650-1641 | 2650-1642 | Плашка М 42 | 4 | 3 | 25° | 75 | 30 | 2650-2571 | 2650-2572 | |||
| Плашка М 9 | 1,25 | 3 | 25° | 25 | 9 | 2650-1647 | 2650-1648 | Плашка М 42 | 3 | 3 | 25° | 75 | 30 | 2650-2577 | 2650-2578 | |||
| Плашка М 9 | 1 | 3 | 25° | 25 | 9 | 2650-1655 | 2650-1656 | Плашка М 42 | 2 | 3 | 25° | 75 | 20 | 2650-2585 | 2650-2586 | |||
| Плашка М 9 | 0,75 | 3 | 25° | 25 | 9 | 2650-1663 | 2650-1664 | Плашка М 42 | 1,5 | 3 | 25° | 75 | 20 | 2650-2593 | 2650-2594 | |||
| Плашка М 9 | 0,5 | 3 | 25° | 25 | 7 | 2650-1671 | 2650-1672 | Плашка М 42 | 1 | 3 | 25° | 75 | 16 | 2650-2601 | 2650-2602 | |||
| Плашка М 10 | 1,5 | 3 | 25° | 30 | 2650-1677 | 2650-1678 | Плашка М 45 | 4,5 | 3 | 25° | 90 | 36 | 2650-2607 | 2650-2608 | ||||
| Плашка М 10 | 1,25 | 3 | 25° | 30 | 2650-1685 | 2650-1686 | Плашка М 45 | 4 | 3 | 25° | 90 | 36 | 2650-2615 | 2650-2616 | ||||
| Плашка М 10 | 1 | 3 | 25° | 30 | 2650-1693 | 2650-1694 | Плашка М 45 | 3 | 3 | 25° | 90 | 36 | 2650-2623 | 2650-2624 | ||||
| Плашка М 10 | 0,75 | 3 | 25° | 30 | 2650-1701 | 2650-1702 | Плашка М 45 | 2 | 3 | 25° | 90 | 22 | 2650-2631 | 2650-2632 | ||||
| Плашка М 10 | 0,5 | 3 | 25° | 30 | 8 | 2650-1707 | 2650-1708 | Плашка М 45 | 1,5 | 3 | 25° | 90 | 22 | 2650-2637 | 2650-2638 | |||
| Плашка М 11 | 1,5 | 3 | 25° | 30 | 2650-1715 | 2650-1716 | Плашка М 45 | 1 | 3 | 25° | 90 | 18 | 2650-2645 | 2650-2646 | ||||
| Плашка М 11 | 1 | 3 | 25° | 30 | 2650-1723 | 2650-1724 | Плашка М 48 | 5 | 3 | 25° | 90 | 36 | 2650-2653 | 2650-2654 | ||||
| Плашка М 11 | 0,75 | 3 | 25° | 30 | 2650-1731 | 2650-1732 | Плашка М 48 | 4 | 3 | 25° | 90 | 36 | 2650-2661 | 2650-2662 | ||||
| Плашка М 11 | 0,5 | 3 | 25° | 30 | 8 | 2650-1737 | 2650-1738 | Плашка М 48 | 3 | 3 | 25° | 90 | 36 | 2650-2667 | 2650-2668 | |||
| Плашка М 12 | 1,75 | 3 | 25° | 38 | 14 | 2650-1745 | 2650-1746 | Плашка М 48 | 2 | 3 | 25° | 90 | 22 | 2650-2675 | 2650-2676 | |||
| Плашка М 12 | 1,5 | 3 | 25° | 38 | 10 | 2650-1753 | 2650-1754 | Плашка М 48 | 1,5 | 3 | 25° | 90 | 22 | 2650-2683 | 2650-2684 | |||
| Плашка М 12 | 1,25 | 3 | 25° | 38 | 10 | 2650-1761 | 2650-1762 | Плашка М 48 | 1 | 3 | 25° | 90 | 18 | 2650-2691 | 2650-2692 | |||
| Плашка М 12 | 1 | 3 | 25° | 38 | 10 | 2650-1767 | 2650-1768 | Плашка М 50 | 3 | 3 | 25° | 90 | 36 | 2650-2697 | 2650-2698 | |||
| Плашка М 12 | 0,75 | 3 | 25° | 38 | 10 | 2650-1775 | 2650-1776 | Плашка М 50 | 2 | 3 | 25° | 90 | 22 | 2650-2705 | 2650-2706 | |||
| Плашка М 12 | 0,5 | 3 | 25° | 38 | 10 | 2650-1783 | 2650-1784 | Плашка М 50 | 1,5 | 3 | 25° | 90 | 22 | 2650-2713 | 2650-2714 | |||
| Плашка М 14 | 2 | 3 | 25° | 38 | 14 | 2650-1791 | 2650-1792 | Плашка М 52 | 5 | 3 | 25° | 90 | 36 | 2650-2721 | 2650-2722 | |||
| Плашка М 14 | 1,5 | 3 | 25° | 38 | 10 | 2650-1797 | 2650-1798 | Плашка М 52 | 4 | 3 | 25° | 90 | 36 | 2650-2727 | 2650-2728 | |||
| Плашка М 14 | 1,25 | 3 | 25° | 38 | 10 | 2650-1805 | 2650-1806 | Плашка М 52 | 3 | 3 | 25° | 90 | 36 | 2650-2735 | 2650-2736 | |||
| Плашка М 14 | 1 | 3 | 25° | 38 | 10 | 2650-1813 | 2650-1814 | Плашка М 52 | 2 | 3 | 25° | 90 | 22 | 2650-2743 | 2650-2744 | |||
| Плашка М 14 | 0,75 | 3 | 25° | 38 | 10 | 2650-2001 | 2650-2002 | Плашка М 52 | 1,5 | 3 | 25° | 90 | 22 | 2650-2751 | 2650-2752 | |||
| Плашка М 14 | 0,5 | 3 | 25° | 38 | 10 | 2650-2007 | 2650-2008 | Плашка М 52 | 1 | 3 | 25° | 90 | 18 | 2650-2757 | 2650-2758 | |||
| Плашка М 15 | 1,5 | 3 | 25° | 38 | 10 | 2650-2015 | 2650-2016 | Плашка М 55 | 4 | 3 | 25° | 105 | 36 | 2650-2801 | 2650-2802 | |||
| Плашка М 15 | 1 | 3 | 25° | 38 | 10 | 2650-2023 | 2650-2024 | Плашка М 55 | 3 | 3 | 25° | 105 | 36 | 2650-2807 | 2650-2808 | |||
| Плашка М 16 | 2 | 3 | 25° | 45 | 18 | 2650-2031 | 2650-2032 | Плашка М 55 | 2 | 3 | 25° | 105 | 22 | 2650-2815 | 2650-2816 | |||
| Плашка М 16 | 1,5 | 3 | 25° | 45 | 14 | 2650-2037 | 2650-2038 | Плашка М 55 | 1,5 | 3 | 25° | 105 | 22 | 2650-2823 | 2650-2824 | |||
| Плашка М 16 | 1 | 3 | 25° | 45 | 14 | 2650-2045 | 2650-2046 | Плашка М 56 | 5,5 | 3 | 25° | 105 | 36 | 2650-2831 | 2650-2832 | |||
| Плашка М 16 | 0,75 | 3 | 25° | 45 | 10 | 2650-2053 | 2650-2054 | Плашка М 56 | 4 | 3 | 25° | 105 | 36 | 2650-2837 | 2650-2838 | |||
| Плашка М 16 | 0,5 | 3 | 25° | 45 | 10 | 2650-2061 | 2650-2062 | Плашка М 56 | 3 | 3 | 25° | 105 | 36 | 2650-2845 | 2650-2846 | |||
| Плашка М 17 | 1,5 | 3 | 25° | 45 | 14 | 2650-2067 | 2650-2068 | Плашка М 56 | 2 | 3 | 25° | 105 | 22 | 2650-2853 | 2650-2854 | |||
| Плашка М 17 | 1 | 3 | 25° | 45 | 14 | 2650-2075 | 2650-2076 | Плашка М 56 | 1,5 | 3 | 25° | 105 | 22 | 2650-2861 | 2650-2862 | |||
| Плашка М 18 | 2,5 | 3 | 25° | 45 | 18 | 2650-2083 | 2650-2084 | Плашка М 60 | 5,5 | 3 | 25° | 105 | 36 | 2650-2867 | 2650-2868 | |||
| Плашка М 18 | 2 | 3 | 25° | 45 | 14 | 2650-2091 | 2650-2092 | Плашка М 60 | 4 | 3 | 25° | 105 | 36 | 2650-2875 | 2650-2876 | |||
| Плашка М 18 | 1,5 | 3 | 25° | 45 | 14 | 2650-2097 | 2650-2098 | Плашка М 60 | 3 | 3 | 25° | 105 | 36 | 2650-2883 | 2650-2884 | |||
| Плашка М 18 | 1 | 3 | 25° | 45 | 14 | 2650-2105 | 2650-2106 | Плашка М 60 | 2 | 3 | 25° | 105 | 22 | 2650-2891 | 2650-2892 | |||
| Плашка М 18 | 0,75 | 3 | 25° | 45 | 10 | 2650-2113 | 2650-2114 | Плашка М 60 | 1,5 | 3 | 25° | 105 | 22 | 2650-2897 | 2650-2898 | |||
| Плашка М 18 | 0,5 | 3 | 25° | 45 | 10 | 2650-2121 | 2650-2122 | Плашка М 62 | 4 | 3 | 25° | 105 | 36 | 2650-2905 | 2650-2906 | |||
| Плашка М 20 | 2,5 | 3 | 25° | 45 | 18 | 2650-2127 | 2650-2128 | Плашка М 62 | 3 | 3 | 25° | 105 | 36 | 2650-2913 | 2650-2914 | |||
| Плашка М 20 | 2 | 3 | 25° | 45 | 14 | 2650-2135 | 2650-2136 | Плашка М 62 | 2 | 3 | 25° | 105 | 22 | 2650-2921 | 2650-2922 | |||
| Плашка М 20 | 1,5 | 3 | 25° | 45 | 14 | 2650-2143 | 2650-2144 | Плашка М 62 | 1,5 | 3 | 25° | 105 | 22 | 2650-2927 | 2650-2928 | |||
| Плашка М 20 | 1 | 3 | 25° | 45 | 14 | 2650-2151 | 2650-2152 | Плашка М 64 | 6 | 3 | 25° | 120 | 36 | 2650-2935 | 2650-2936 | |||
| Плашка М 20 | 0,75 | 3 | 25° | 45 | 10 | 2650-2157 | 2650-2158 | Плашка М 64 | 4 | 3 | 25° | 120 | 36 | 2650-2943 | 2650-2944 | |||
| Плашка М 20 | 0,5 | 3 | 25° | 45 | 10 | 2650-2165 | 2650-2166 | Плашка М 64 | 3 | 3 | 25° | 120 | 36 | 2650-2951 | 2650-2952 | |||
| Плашка М 22 | 2,5 | 3 | 25° | 55 | 22 | 2650-2173 | 2650-2174 | Плашка М 64 | 2 | 3 | 25° | 120 | 22 | 2650-2957 | 2650-2958 | |||
| Плашка М 22 | 2 | 3 | 25° | 55 | 16 | 2650-2181 | 2650-2182 | Плашка М 64 | 1,5 | 3 | 25° | 120 | 22 | 2650-2965 | 2650-2966 | |||
| Плашка М 22 | 1,5 | 3 | 25° | 55 | 16 | 2650-2187 | 2650-2188 | Плашка М 65 | 4 | 3 | 25° | 120 | 36 | 2650-2973 | 2650-2974 | |||
| Плашка М 22 | 1 | 3 | 25° | 55 | 16 | 2650-2195 | 2650-2196 | Плашка М 65 | 3 | 3 | 25° | 120 | 36 | 2650-2981 | 2650-2982 | |||
| Плашка М 22 | 0,75 | 3 | 25° | 55 | 12 | 2650-2203 | 2650-2204 | Плашка М 65 | 2 | 3 | 25° | 120 | 22 | 2650-2987 | 2650-2988 | |||
| Плашка М 22 | 0,5 | 3 | 25° | 55 | 12 | 2650-2211 | 2650-2212 | Плашка М 65 | 1,5 | 3 | 25° | 120 | 22 | 2650-3005 | 2650-3006 | |||
| Плашка М 24 | 3 | 3 | 25° | 55 | 22 | 2650-2217 | 2650-2218 | Плашка М 68 | 6 | 3 | 25° | 120 | 36 | 2650-3013 | 2650-3014 | |||
| Плашка М 24 | 2 | 3 | 25° | 55 | 16 | 2650-2225 | 2650-2226 | Плашка М 68 | 4 | 3 | 25° | 120 | 36 | 2650-3021 | 2650-3022 | |||
| Плашка М 24 | 1,5 | 3 | 25° | 55 | 16 | 2650-2233 | 2650-2234 | Плашка М 68 | 3 | 3 | 25° | 120 | 36 | 2650-3027 | 2650-3028 | |||
| Плашка М 24 | 1 | 3 | 25° | 55 | 16 | 2650-2241 | 2650-2242 | Плашка М 68 | 2 | 3 | 25° | 120 | 22 | 2650-3035 | 2650-3036 | |||
| Плашка М 24 | 0,75 | 3 | 25° | 55 | 12 | 2650-2247 | 2650-2248 | Плашка М 68 | 1,5 | 3 | 25° | 120 | 22 | 2650-3043 | 2650-3044 | |||
