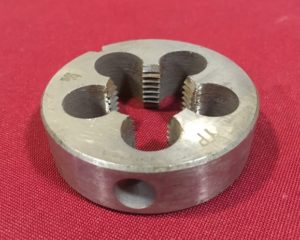

Плашка трубная G 3/4
Плашка трубная цилиндрическая(G) предназначены для нарезание или калибрование наружной трубной цилиндрической резьбы.
| Плашка круглая для нарезания трубной цилиндрической резьбы ГОСТ 9740-71 | ||||||
| Номинальные размеры в мм | Обозначение плашек | |||||
| Обозначение резьбы в дюймах | Число шагов на дюйм | Шаг резьбы Р | Номинальный наружный диаметр резьбы | D | L | |
| Плашка G1/16 | 28 | 0,907 | 7,723 | 25 | 9 | 2654-1251 |
| Плашка G1/8 | 28 | 0,907 | 9,728 | 30 | 11 | 2654-0151 |
| Плашка G1/4 | 19 | 1,337 | 13,157 | 38 | 10 | 2654-0153 |
| Плашка G3/8 | 19 | 1,337 | 16,662 | 45 | 14 | 2654-0155 |
| Плашка G1/2 | 14 | 1,814 | 20,955 | 45 | 14 | 2654-0157 |
| Плашка G5/8 | 14 | 1,814 | 22,911 | 55 | 16 | 2654-0161 |
| Плашка G3/4 | 14 | 1,814 | 26,441 | 55 | 16 | 2654-0163 |
| Плашка G7/8 | 14 | 1,814 | 30,201 | 65 | 18 | 2654-0165 |
| Плашка G1 | 11 | 2,309 | 33,249 | 65 | 18 | 2654-0167 |
| Плашка G1 1/8 | 11 | 2,309 | 37,987 | 75 | 20 | 2654-0171 |
| Плашка G1 1/4 | 11 | 2,309 | 41,91 | 75 | 20 | 2654-0173 |
| Плашка G1 3/8 | 11 | 2,309 | 44,323 | 90 | 22 | 2654-0175 |
| Плашка G1 1/2 | 11 | 2,309 | 47,803 | 90 | 22 | 2654-0177 |
| Плашка G1 3/4 | 11 | 2,309 | 53,746 | 105 | 22 | 2654-0253 |
| Плашка G2 | 11 | 2,309 | 59,614 | 105 | 22 | 2654-0255 |
| Плашка G2 1/4 | 11 | 2,309 | 65,71 | 120 | 22 | 2654-0271 |
| Плашка круглая для нарезания конической резьбы. ГОСТ 6228-80 | ||||||
| Обозначение размера резьбы, дюймы | Число ниток на дюйм | Шаг резьбы Р | Номинальный наружный диаметр резьбы | D | L | Обозначение |
| Плашки для конической резьбы К | ||||||
| Плашка K1/16 | 27 | 0,941 | 8,4 | 25 | 11 | 2684-0001 |
| Плашка К1/8 | 27 | 0,941 | 10,7 | 30 | 12 | 2684-0002 |
| Плашка K1/4 | 18 | 1,411 | 14,2 | 38 | 18 | 2684-0003 |
| Плашка K3/8 | 18 | 1,411 | 17,7 | 45 | 18 | 2684-0004 |
| Плашка K1/2 | 14 | 1,814 | 22,1 | 45 | 24 | 2684-0005 |
| Плашка K3/4 | 14 | 1,814 | 27,4 | 55 | 24 | 2684-0006 |
| Плашка К1 | 11,5 | 2,209 | 34,3 | 65 | 28 | 2684-0007 |
| Плашка K1 1/4 | 11,5 | 2,209 | 43,1 | 75 | 30 | 2684-0008 |
| Плашка K1 1/2 | 11,5 | 2,209 | 49,2 | 90 | 30 | 2684-0009 |
| Плашка К2 | 11,5 | 2,209 | 61,2 | 105 | 32 | 2684-0010 |
| Плашки для трубной конической резьбы Rc | ||||||
| Плашка R1/16 | 28 | 0,907 | 8,3 | 30 | 11 | 2684-0101 |
| Плашка R1/8 | 28 | 0,907 | 8,3 | 30 | 11 | 2684-0011 |
| Плашка R1/4 | 19 | 1,337 | 13,9 | 38 | 14 | 2684-0012 |
| Плашка R3/8 | 19 | 1,337 | 17,4 | 45 | 18 | 2684-0013 |
| Плашка R1/2 | 14 | 1,814 | 21,9 | 55 | 22 | 2684-0014 |
| Плашка R3/4 | 14 | 1,814 | 27,3 | 55 | 22 | 2684-0015 |
| Плашка R1 | 11 | 2,309 | 34,4 | 65 | 25 | 2684-0016 |
| Плашка R1 1/4 | 11 | 2,309 | 43,1 | 75 | 30 | 2684-0017 |
| Плашка R1 1/2 | 11 | 2,309 | 49,0 | 90 | 36 | 2684-0018 |
| Плашка R2 | 11 | 2,309 | 60,9 | 105 | 36 | 2684-0019 |
