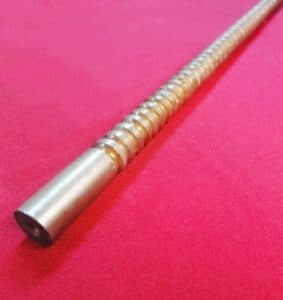

Протяжки круглые

  Протяжка круглая универсального назначения переменного резания, равной стойкости черновой и чистовой частей. Предназначена для  для обработки цилиндрических отверстий диаметром с полями допусков Н7,Н8,Н9.

Протяжка круглая ГОСТ 20364-74 переменного резания диаметром от 10 до 13 мм
Протяжка круглая  ГОСТ 20365-74 переменного резания диаметром от 14 до 90 мм

Припуски на протягивание круглыми и шлицевыми протяжками
Номинальный диаметр
ПТ
Н7-Н9
Н7-Н9
H12
dпт
dо
А
dо
А
dо
А
dо
А
Под круглые протяжки
Под шлицевые протяжки
10
9,76
9,1
0,66
9,4
11
10,76
10,1
0,66
10,4
0,6
10,6
0,4
10,9
0,3
12
11,76
11,1
0,66
11,4
13
12,76
12,1
0,66
12,4
0,6
12,6
0,4
12,9
0,3
14
13,76
13,1
0,66
13,4
0,6
15
14,76
14,1
0,66
14,5
0,6
16
15,76
15,1
0,66
15,4
0,6
15,4
0,6
15,4
0,8
17
16,76
16,1
0,66
16,4
0,6
18
17,76
17,1
0,66
17,4
0,6
17,4
0,6
17,4
0,8
19
18,72
17,8
0,92
18,1
0,9
17,4
20
19,72
18,8
1,12
19,1
0,9
21
20,72
19,6
1,12
19,9
1,1
20,2
0,8
20,65
0,6
22
21,72
20,6
1,12
20,9
1,1
23
22,72
21,6
1,12
21,9
1,1
22,2
0,8
22,65
0,6
24
23,72
22,6
1,12
22,9
1,1
25
24,72
23,6
1,12
23,9
1,1
26
25,72
24,6
1,12
24,9
1,1
25,2
0,8
25,4
0,85
27
26,72
25,6
1,12
25,9
28
27,72
26,6
1,12
26,9
1,1
27,2
0,8
27,4
0,85
30
29,72
28,6
1,12
28,9
1,1
32
31,66
30,5
1,12
30,8
1,2
31,1
0,9
31,4
0,9
34
33,66
32,5
1,12
32,8
1,2
35
34,66
33,5
1,16
33,8
1,2
36
35,66
34,5
34,8
1,20
35,10
0,9
35,65
0,65
Под круглые протяжки
38
37,66
36,5
1,16
36,8
1,2
40
39,66
38,5
1,16
38,8
1,2
42
41,66
40,4
1,26
40,7
1,3
41,1
0,9
41,4
0,9
45
44,66
43,4
1,26
43,7
1,3
46
45,66
44,4
1,26
44,7
1,3
45,1
0,9
45,5
0,8
48
47,66
46,4
1,26
46,7
1,3
50
49,65
48,4
1,26
48,7
1,3
52
51,6
50,2
1,4
50,6
1,4
51
1
51,5
0,85
55
54,6
53,2
1,4
53,6
1,4
56
55,6
54,2
1,4
54,6
1,4
55
1
55,4
0,95
58
57,6
56,2
1,4
56,6
1,4
60
59,6
58,2
1,4
58,6
1,4
62
61,6
60,2
1,4
60,6
1,4
61
1
61,4
0,95
63
62,6
61,2
1,4
61,6
1,4
65
64,6
63,2
1,4
63,6
1,4
70
69,6
68,2
1,4
68,6
1,4
72
71,6
70,1
1,5
70,5
1,4
71
1
71,4
0,95
75
74,6
73,1
1,5
73,5
1,4
80
79,6
78,1
1,5
78,5
1,4
82
81,54
80,0
1,54
80,5
1,5
81
1
81,4
1
85
84,54
83,0
1,54
83,5
1,5
90
89,54
88,0
1,54
88,5
1,5
Примечание  ПТ—припуск технологический под шлифование dтп — диаметр отверстия после протягивания с ПТ под шлифование, А — полный припуск на протягивание, dо — наименьший диаметр отверстия до протягивания
Конструктивные элементы круглой протяжки.
Круглая внутренняя протяжка состоит из следующих основных элементов:
— хвостовой части с замком для закрепления протяжки в патроне протяжного станка;
— шейка;
— переходного конуса;
— передняя направляющей части для управления протяжки в начале ее работы по предварительно обработанному отверстию;
— режущей части, на которой расположены режущие и чистовые зубья, срезающие основной припуск, и канавки для размещения стружки;
— калибрующей части, на которой расположены зубья, калибрую­щие отверстие и обеспечивавшие необходимую шероховатость обработанной поверхности;
— задняя направляющая части, служащей для устранения перекоса заготовки в момент резания последним калибрующим зубом и для удержания протяжки от провисания.
