Развертка машинная

Развертка машинная цельная ГОСТ 1672-80

Развертки предназначены для обработки отверстий по 1-ому и 2-ому классу точности. Крепятся в быстросменных патронах.
Развертки машинные цельные цилиндрические изготавливают трех типов исполнений:
      Тип 1-с цилиндрическим хвостовиком;
      Тип 2-с коническим хвостовиком;
      Тип 3- насадные.
Развертка машинная цельная с цилиндрическим хвостовиком ГОСТ 1672-80
Номинальные размеры в мм Обозначение разверток с углом ϕ 5°
d L l l1 Z
 Развертка машинная ц/х d 1,4 40 8 4 2368-0111
 Развертка машинная ц/х d 1,6 43 9 4 2368-0115
 Развертка машинная ц/х d 1,8 46 10 4 2368-0117
 Развертка машинная ц/х d 2 49 11 6 2363-3381
 Развертка машинная ц/х d 2,2 53 12 6 2363-3383
 Развертка машинная ц/х d 2,5 57 14 6 2363-3385
 Развертка машинная ц/х d 2,8 61 15 6 2363-3387
 Развертка машинная ц/х d 3 61 15 6 2363-0044
 Развертка машинная ц/х d 3,2 65 16 6 2363-0032
 Развертка машинная ц/х d 3,5 70 18 6 2363-0048
 Развертка машинная ц/х d 4 75 19 32 6 2363-0052
 Развертка машинная ц/х d 4,5 80 21 33 6 2363-0056
 Развертка машинная ц/х d 5 86 23 34 6 2363-0060
 Развертка машинная ц/х d 5,5 93 26 36 6 2363-0082
 Развертка машинная ц/х d 6 93 26 36 6 2363-0064
 Развертка машинная ц/х d 7 109 31 40 6 2363-0068
 Развертка машинная ц/х d 8 117 33 42 6 2363-0072
 Развертка машинная ц/х d 9 125 36 44 6 2363-0094
 Развертка машинная ц/х d 10 133 38 46 6 2363-3389
 Развертка машинная ц/х d 11 142 41 46 8 2363-3392
 Развертка машинная ц/х d 12 151 44 46 8 2363-3394
 Развертка машинная ц/х d 13 151 44 46 8 2363-3396
 Развертка машинная ц/х d 14 160 47 50 8 2363-3398
 Развертка машинная ц/х d 15 162 50 50 8 2363-3401
 Развертка машинная ц/х d 16 170 52 50 8 2363-3403
 Развертка машинная ц/х d 18 182 56 52 8 2363-0122
 Развертка машинная ц/х d 20 195 60 58 8 2363-0126

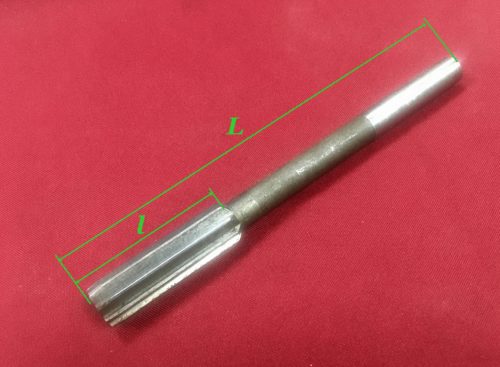

Развертка машинная 6мм

Развертка машинная цельная с коническим хвостовиком ГОСТ 1672-80
Номинальные размеры в мм Обозначение разверток с углом ϕ 15°
d L l КМ Z
 Развертка машинная к/х d 5,5 138 26 1 6 2363-3406
 Развертка машинная к/х d 6 138 26 1 6 2363-3409
 Развертка машинная к/х d 7 150 31 1 6 2363-3413
 Развертка машинная к/х d 8 156 33 1 6 2363-3416
 Развертка машинная к/х d 9 162 36 1 6 2363-3419
 Развертка машинная к/х d 10 168 (140) 38 (16) 1 6 2363-3423 (2363-0189)
 Развертка машинная к/х d 11 175 (140) 41 (16) 1 8 2363-3426 (2363-0107)
 Развертка машинная к/х d 12 182 (150) 44 (18) 1 8 2363-3429 (2363-0111)
 Развертка машинная к/х d 13 182 (150) 44 (18) 1 8 2363-3433 (2363-0115)
 Развертка машинная к/х d 14 189 (160) 47 (18) 1 8 2363-3436 (2363-0119)
 Развертка машинная к/х d 15 204 (160) 50 (18) 1 8 2363-3439 (2363-0123)
 Развертка машинная к/х d 15 204 (160) 50 (18) 2 8 2363-3443 (2363-3446)
 Развертка машинная к/х d 16 210 (170) 52 (18) 2 8 2363-3449 (2363-0127)
 Развертка машинная к/х d 17 214 (170) 54 (18) 2 8 2363-3453 (2363-0131)
 Развертка машинная к/х d 18 219 (180) 56 (20) 2 8 2363-3456 (2363-0373)
 Развертка машинная к/х d 19 223 (190) 58 (20) 2 8 2363-3459 (2363-0376)
 Развертка машинная к/х d 20 228 (190) 60 (20) 2 8 2363-3463 (2363-0379)
 Развертка машинная к/х d 21 232 (200) 62 (20) 2 8 2363-0129 (2363-0139)
 Развертка машинная к/х d 22 237 (200) 64 (20) 2 8 2363-3466 (2363-0385)
 Развертка машинная к/х d 23 241 (210) 68 (20) 2 8 2363-0133 (2363-0143)
 Развертка машинная к/х d 24 268 (210) 68 (20) 3 8 2363-3469 (2363-0388)
 Развертка машинная к/х d 25 268 (220) 68 (22) 3 8 2363-3473 (2363-0391)
 Развертка машинная к/х d 26 273 (220) 70 (22) 3 8 2363-3476 (2363-0394)
 Развертка машинная к/х d 27 277 (220) 71 (22) 3 8 2363-0136 (2363-0146)
 Развертка машинная к/х d 28 277 (240) 71 (22) 3 8 2363-3479 (2363-0650)
 Развертка машинная к/х d 30 281 (240) 73 (25) 3 10 2363-3483 (2363-0653)
 Развертка машинная к/х d 32 317 (240) 77 (25) 3 10 2363-3486 (2363-0656)
 Развертка машинная к/х d 32 317 (240) 77 (25) 4 10 2363-3489 (2363-3493)
 Развертка машинная к/х d 34 321 78 4 10 2363-3496
 Развертка машинная к/х d 35 321 78 4 12 2363-3499
 Развертка машинная к/х d 36 325 79 4 12 2363-3503
 Развертка машинная к/х d 38 329 81 4 12 2363-3506
 Развертка машинная к/х d 40 329 81 4 12 2363-3509
 Развертка машинная к/х d 42 333 82 4 12 2363-3513
 Развертка машинная к/х d 44 336 83 4 12 2363-3516
 Развертка машинная к/х d 45 336 83 4 12 2363-3519
 Развертка машинная к/х d 46 340 84 4 12 2363-3523
 Развертка машинная к/х d 48 344 86 4 12 2363-3526
 Развертка машинная к/х d 50 344 86 4 12 2363-3529

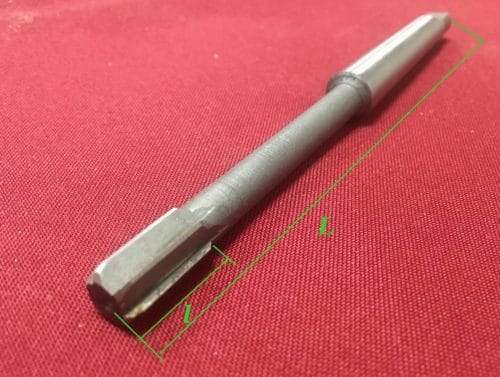

Развертка машинная 18мм

Развертка машинная цельная насадная ГОСТ 1672-80
Номинальные размеры в мм Обозначение разверток с углом ϕ 15°
d dl L Z
 Развертка машинная насадная d 25 13 45 8 2363-0240
 Развертка машинная насадная d 26 13 45 8 2363-0243
 Развертка машинная насадная d 27 13 45 8 2363-0246
 Развертка машинная насадная d 28 13 45 8 2363-0249
 Развертка машинная насадная d 30 13 45 8 2363-0470
 Развертка машинная насадная d 32 16 50 10 2363-0473
 Развертка машинная насадная d 34 16 50 10 2363-0476
 Развертка машинная насадная d 35 16 50 10 2363-0479
 Развертка машинная насадная d 36 19 56 12 2363-0482
 Развертка машинная насадная d 38 19 56 12 2363-0488
 Развертка машинная насадная d 40 19 56 12 2363-0491
 Развертка машинная насадная d 42 19 56 12 2363-0494
 Развертка машинная насадная d 44 22 63 12 2363-3533
 Развертка машинная насадная d 45 22 63 12 2363-0497
 Развертка машинная насадная d 46 22 63 12 2363-3536
 Развертка машинная насадная d 48 22 63 12 2363-0703
 Развертка машинная насадная d 50 22 63 12 2363-0706

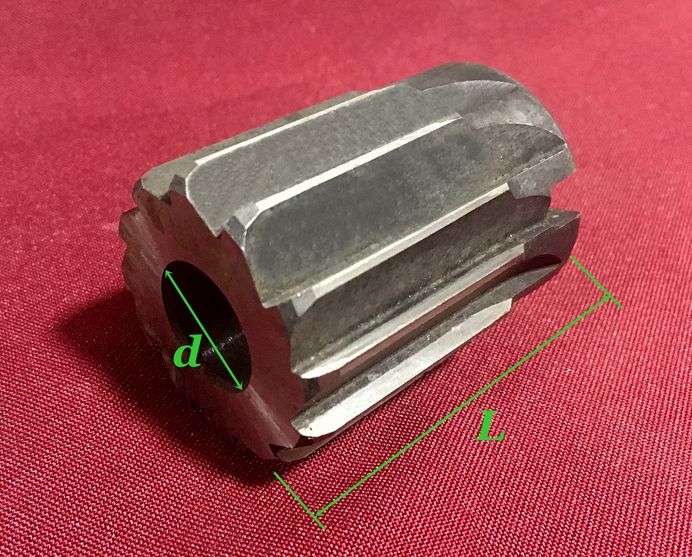

Развертка насадная

Развертки подразделяются на:
        чистовые — для обработки отверстий с полями допусков по К6, Is6, Н6, G6, N7, М7, К7, Is7, Н7, G7, F8, Е8, Н8, F9, D9, Н9, Н10, H11, Р7 и Е9 — по ГОСТ 13779-77;
        с припуском под доводку — № 1, 2, 3, 4, 5, 6.
Развертка машинная насадная с напайными твердосплавными пластинами с хвостовиком ГОСТ 6646-53
Развертка машинная насадная со вставными ножами из быстрорежущей стали для обработки деталей из легких сплавов ГОСТ 20392-74
Развертка машинная насадная со вставными ножами из твердого сплава для обработки деталей из спецсталей и сплавов ГОСТ 21527-76
Развертка машинная насадная цельная прямозубые для обработки деталей из легких сплавов. ГОСТ 20388-74
Развертка машинная насадная цельная с винтовыми канавками для обработки деталей из легких сплавов ГОСТ 20389-74
Развертка машинная с напайными твердосплавными пластинами ГОСТ 5735-81 Развертка машинная с твердосплавными пластинами ГОСТ 28321-89
Развертка машинная с удлиненной рабочей частью. ГОСТ 11172-70 Развертка машинная со вставными ножами из быстрорежущей стали ГОСТ 883-80
Развертка машинная со вставными ножами из твердого сплава ГОСТ 9329-60 Развертка машинная цельная из твердого сплава ГОСТ 16088-70
Развертка машинная цельная с коническим хвостовиком из твердого сплава ГОСТ 16087-70
Развертка машинная цельная с торцовыми зубьями для обработки деталей из легких сплавов ГОСТ 20390-74
Развертка машинная цельная с цилиндрическим хвостовиком из твердого сплава. ГОСТ 16086-70
Развертка машинная цилиндрическая для обработки деталей из легких сплавов ГОСТ 19272-73
Развертка машинная цилиндрическая с коническим хвостовиком для обработки деталей из легких сплавов. ГОСТ 19268-73
Развертка машинная цилиндрическая с цилиндрическим хвостовиком для обработки деталей из легких сплавов. ГОСТ 19267-73
Развертка машинная цилиндрическая твердосплавная с цилиндрическим хвостовиком для обработки деталей из легких сплавов ГОСТ 19269-73
