Угломеры-это измерительный инструмент, предназначенный для измерений наружных и внутренних углов в широких диапазонах. Выпускаются угломеры с отсчетом по нониусу и цифровые. Конструкция позволяет выполнять разметочные работы на плоскости. Могут комплектоваться дополнительными линейками, лупами для облегчения считывания показаний.
УГЛОМЕРЫ НОНИУСНЫЕ ГОСТ 5378-88

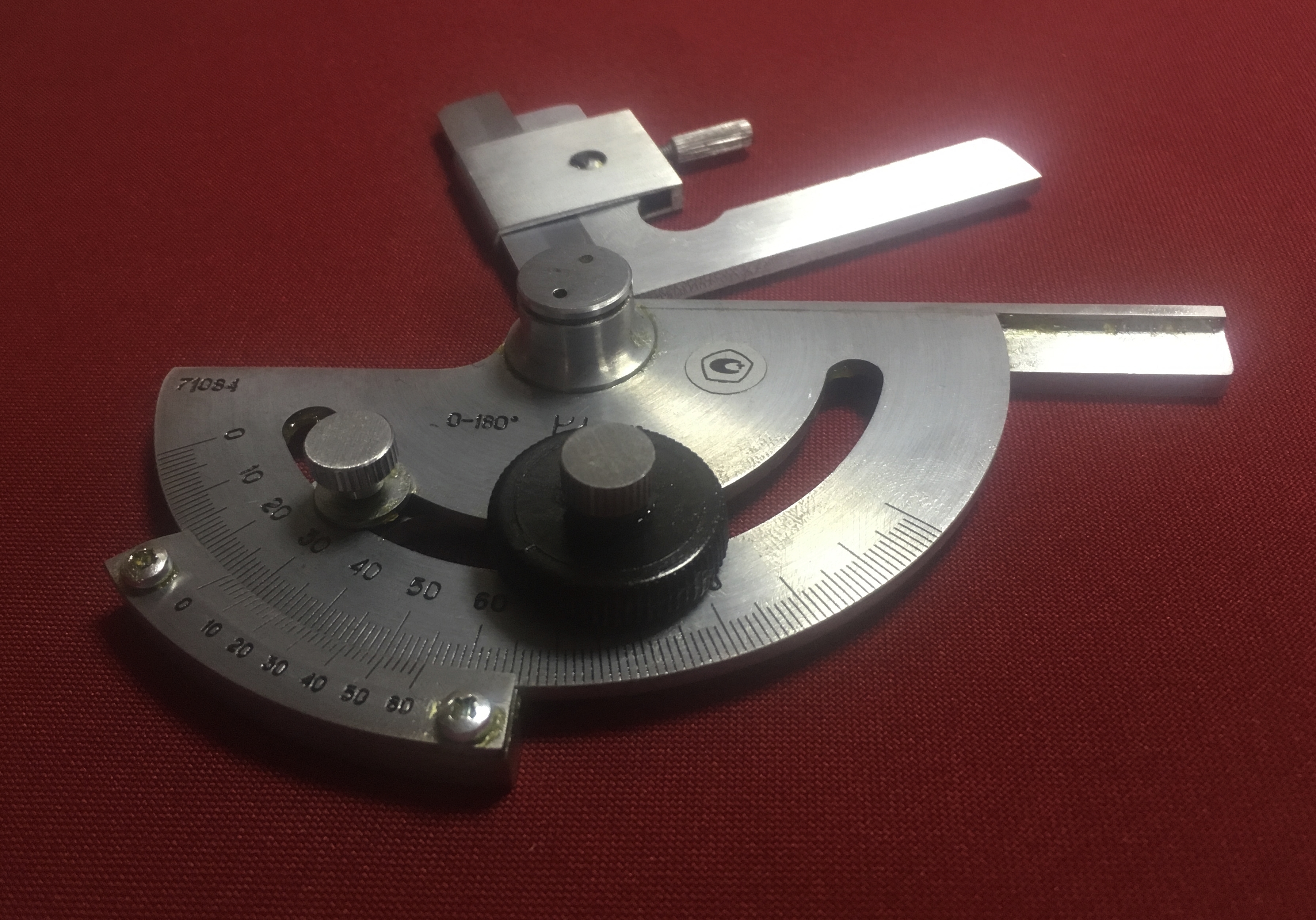

Угломер 2УМ
УГЛОМЕР С НОНИУСОМ ТИПА УМ (КОНСТРУКЦИИ КУШНИКОВА)
Угломер предназначен для измерения наружных углов в пределах от 0 до 180
| Модель | Значение отсчета по нониусу | Предел измерений наружных углов | |
| Угломер 2 УМ | Тип 1 | 2′ | » 0° » 180° |
| Угломер 4 УМ | Тип 4 | 10′ | » 0° » 180° |
| Угломер 5 УМ | Тип 1 | 5′ | » 0° » 180° |

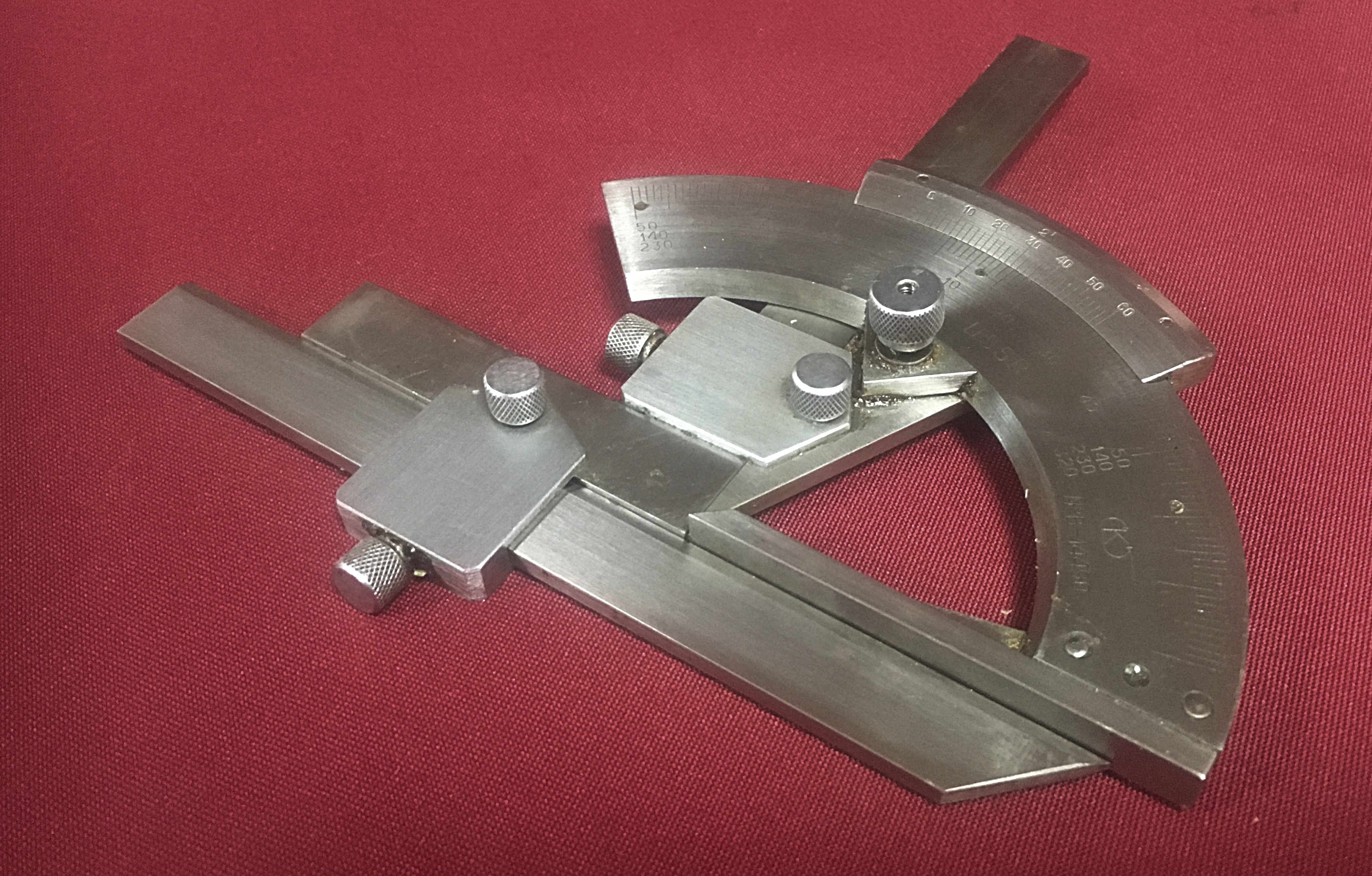

Угломер 2УН
УГЛОМЕР С НОНИУСОМ ТИПА УН (КОНСТРУКЦИИ СЕМЕНОВА)
Угломер предназначен для измерения наружных углов от 0 до 320 и внутренних углов от 40 до 180
| Модель | Значение отсчета по нониусу | Диапазон измерений | |
| наружных углов | внутренних углов | ||
| Угломер 2 УН (Угломер 1005 (мод.127)) | 2′ | » 0° » 320° | От 40° до 180° |

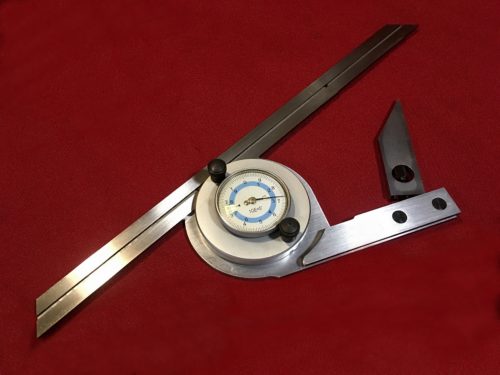

Угломер индикаторный
Угломер универсальный индикаторный предназначен для измерения наружных и внутренних углов, переднего и заднего углов многолезвийного инструмента с прямолинейными и спиральными зубьями, с равномерным шагом от 5 до 75 мм и с прямолинейным участком по передней и задней граням не менее 1 мм. Угломер оснащен стрелочной круговой шкалой в качестве отсчетного устройства и предназначен для измерения наружных от 0° до 360°
| Модель | Значение отсчета по нониусу | Предел измерений наружных углов |
| Угломер 3 УН (индикаторный) | 5′ | » 0° » 360° |
Угломер маятниковый

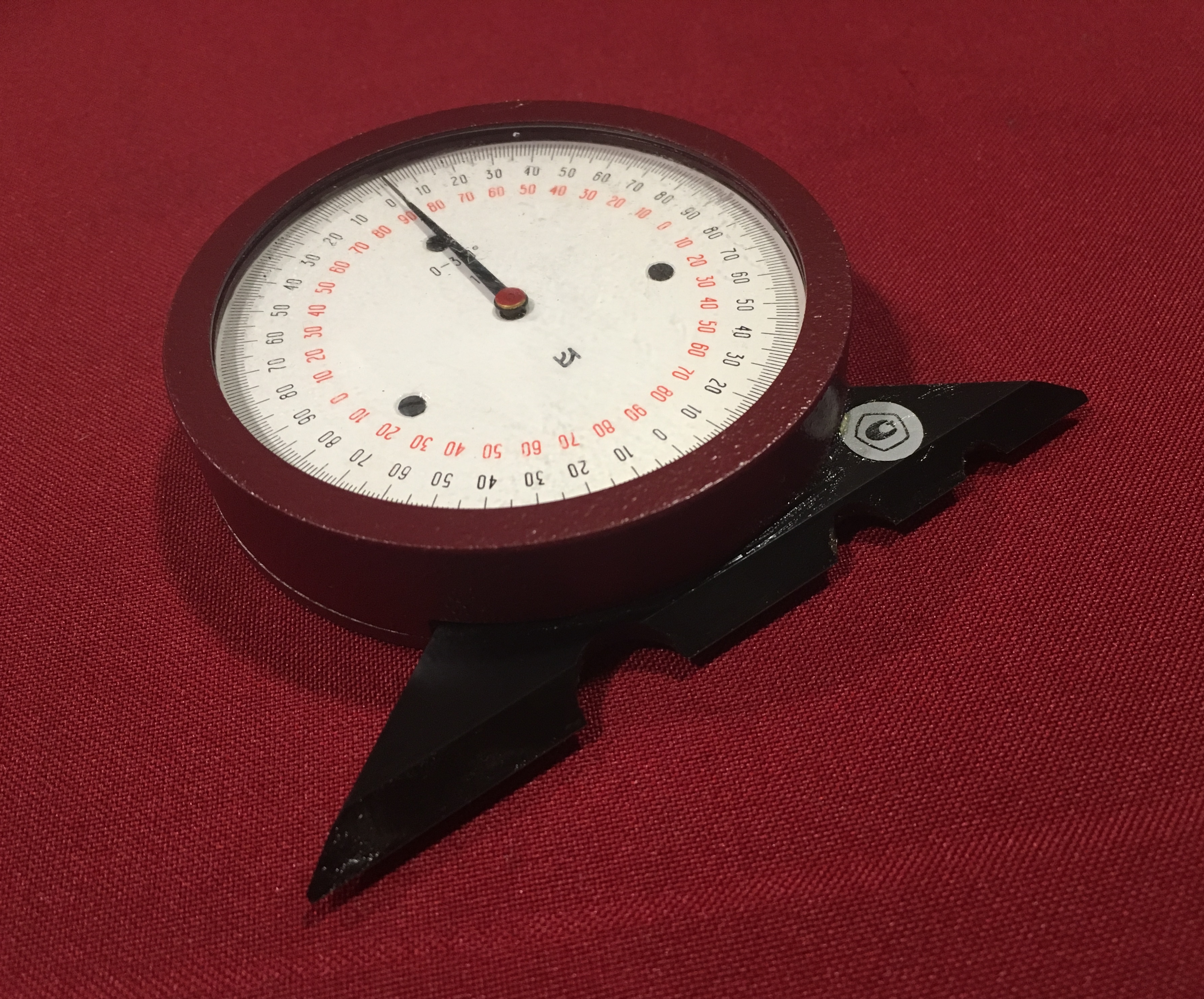

УГЛОМЕРЫ МАЯТНИКОВЫЕ ТИПА 3УРИ-М, 3УРИ-Н ТУ2-034-666-82, ТУ3949-151-00221072-2004
Угломеры маятниковые предназначены для измерения углов режущих инструментов различных видов тип 3УРИ-М и для измерения углов конструкций магистральных и технологически проводов тип 3УРИ-Н. Угломер 3УРИ-н применяется в нефтегазовой промышленности. Работа угломера основана на принципе дейтсnвия массы маятника, соединенного со стрелкой. Углы поворота маятника отсчитываются с помощью стрелки по круглой шкале.
|
Модель
|
Диапазон измерения углов, гр
|
Цена деления, гр
|
Погрешность показаний
|
Масса, кг
|
|
3УРИ-М
3УРИ-Н
|
от 0° до 360°
|
1°
|
±1°
|
0,18
0,19
|

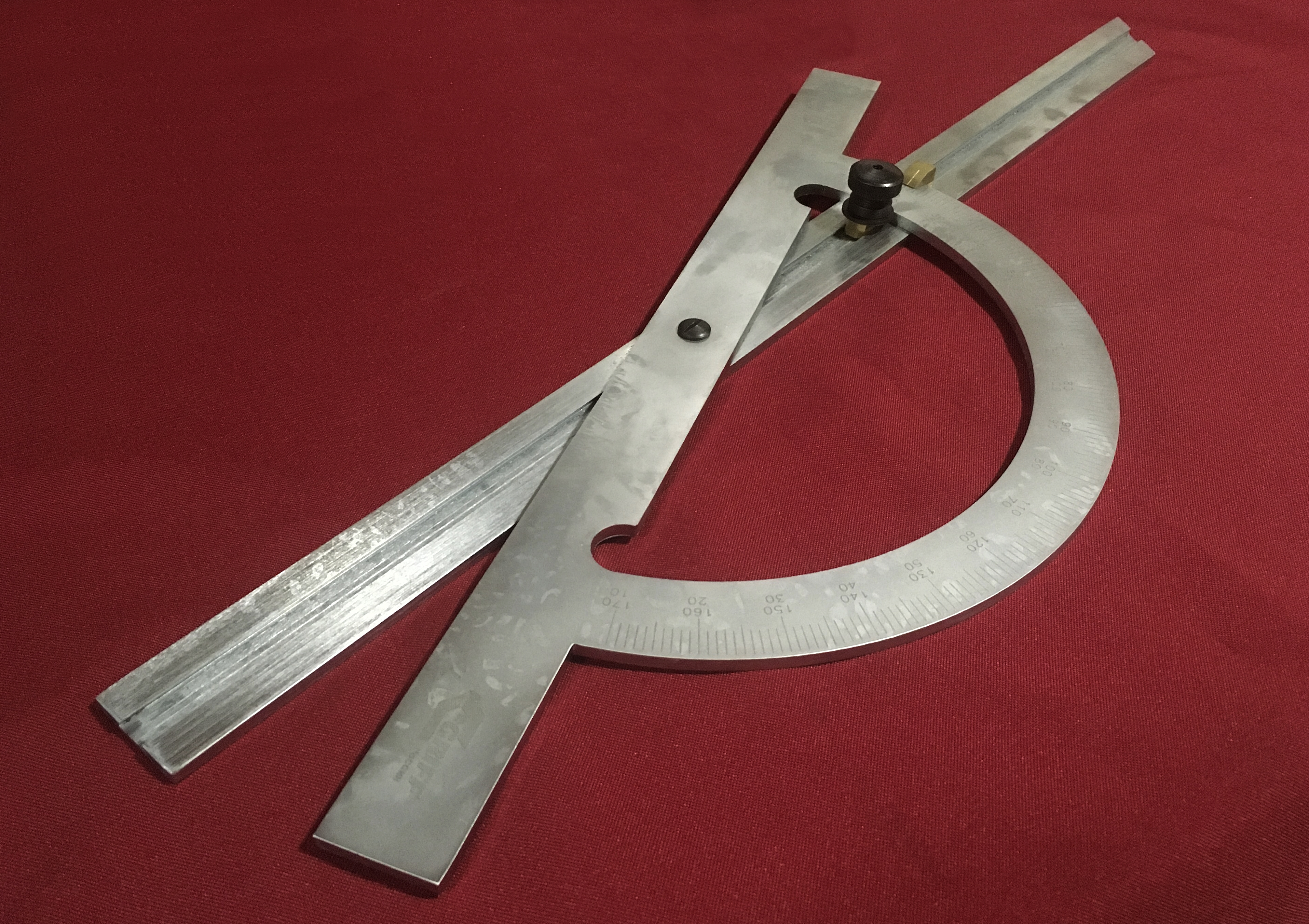

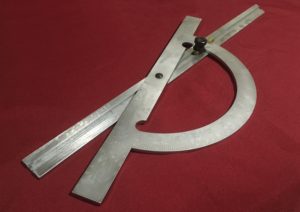

Угломер-транспортир
УГЛОМЕР-ТРАНСПОРТИР
Угломер-транспортир предназначен для измерения и построения углов при проведении разметочных работ на плоских поверхностях, а также для контрольных замеров углов плоских деталей и заготовок.
| Модель | Значение отсчета по нониусу | Предел измерений наружных углов |
| Угломер-транспортир | 1′ | » 0° » 180° |
ПРИБОР ТИПА 2УРИ ТУ2-034-617-84
Прибор типа 2УРИ предназначен для измерения переднего и заднего углов многолезвийного инструмента с прямолинейными и спиральными зубьями, с равномерным шагом от 5 до 75 мм и с прямолинейным участком по передней и задней граням не менее 1 мм. Прибор состоит из сектора со шкалой переднего и заднего углов и дуги со шкалой чисел зубьев у проверяемого инструмента. К правому торцу дуги прикреплена сменная линейка с узкой измерительной поверхностью — для измерения фрез и плоских протяжек; с широкой измерительной поверхностью — для измерения круглых протяжек. По пазу планки, закрепленной на секторе, перемещается нож, устанавливаемый на определенную высоту в зависимости от высоты зубьев измеряемого инструмента.
|
Модель
|
Диапазон измерения углов, гр
|
Цена деления, гр
|
Погрешность показаний, мин
|
Масса, кг
|
|
2УРИ
|
Передних 0-25°
|
1°
|
±20′
|
0,17
|
|
Задних 0-35°
|
